Cámara Distribuidora.

Herramienta de apoyo para diseñar y verificar cámaras de distribución de caudal por gravedad, con vertederos de cresta delgada (triangulares o rectangulares) y el método de coeficientes efectivos de Kindsvater-Carter. Automatiza desde la determinación de caudales por salida hasta la generación de planos hidráulicos a escala, con trazabilidad completa de cada paso intermedio.

N.0101 / 08

El recorrido avanza solo · usa ‹ › o desliza · clic en la imagen para ampliar

CategoríaHidráulica · Agua Potable

ReferenciaCONAGUA · PNSR · French

PlataformaMultiplataformaEjecución liviana e inmediata

EstadoPublicado2026

§ A

Qué automatiza

Vertederos Kindsvater-Carter

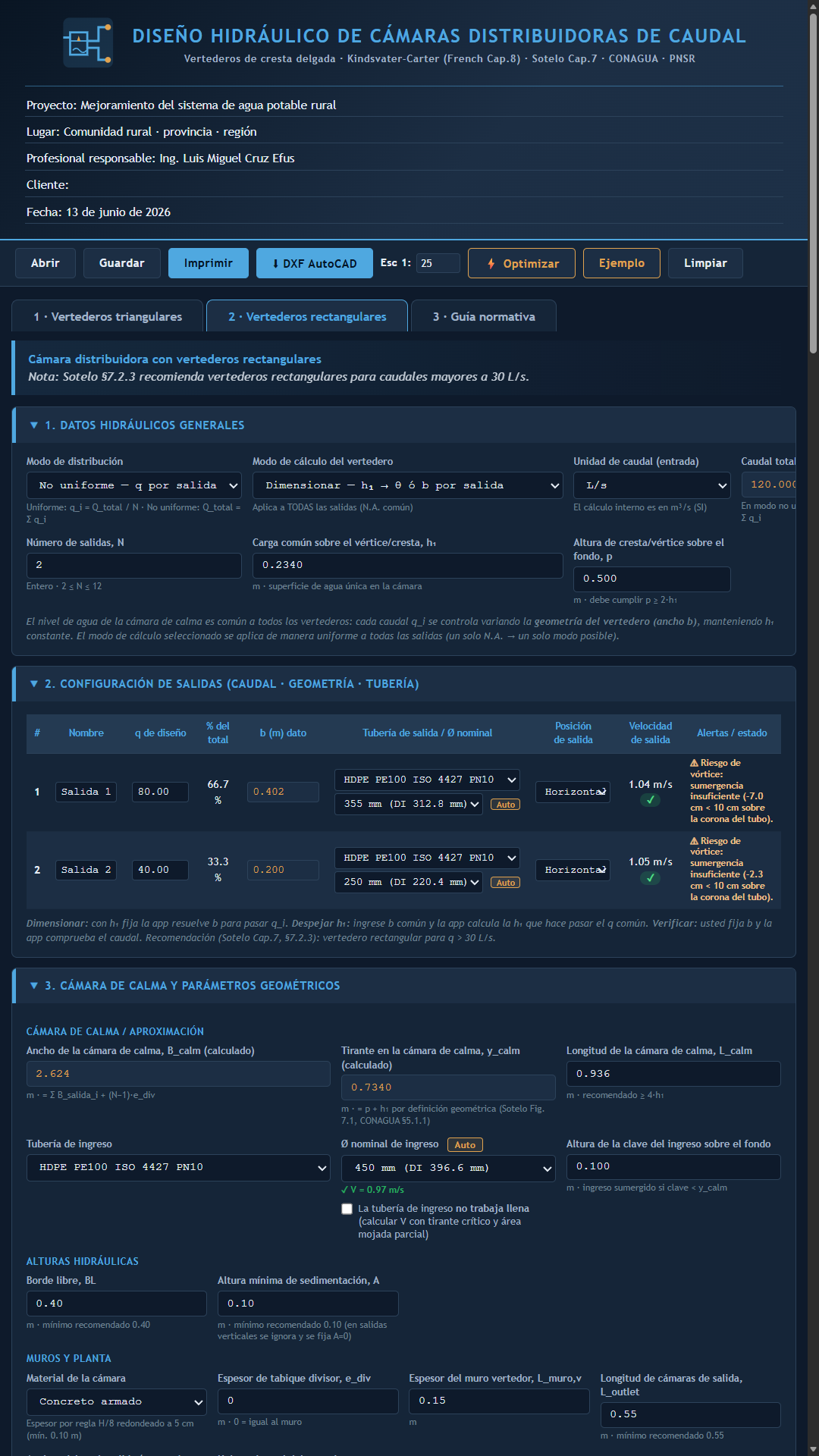

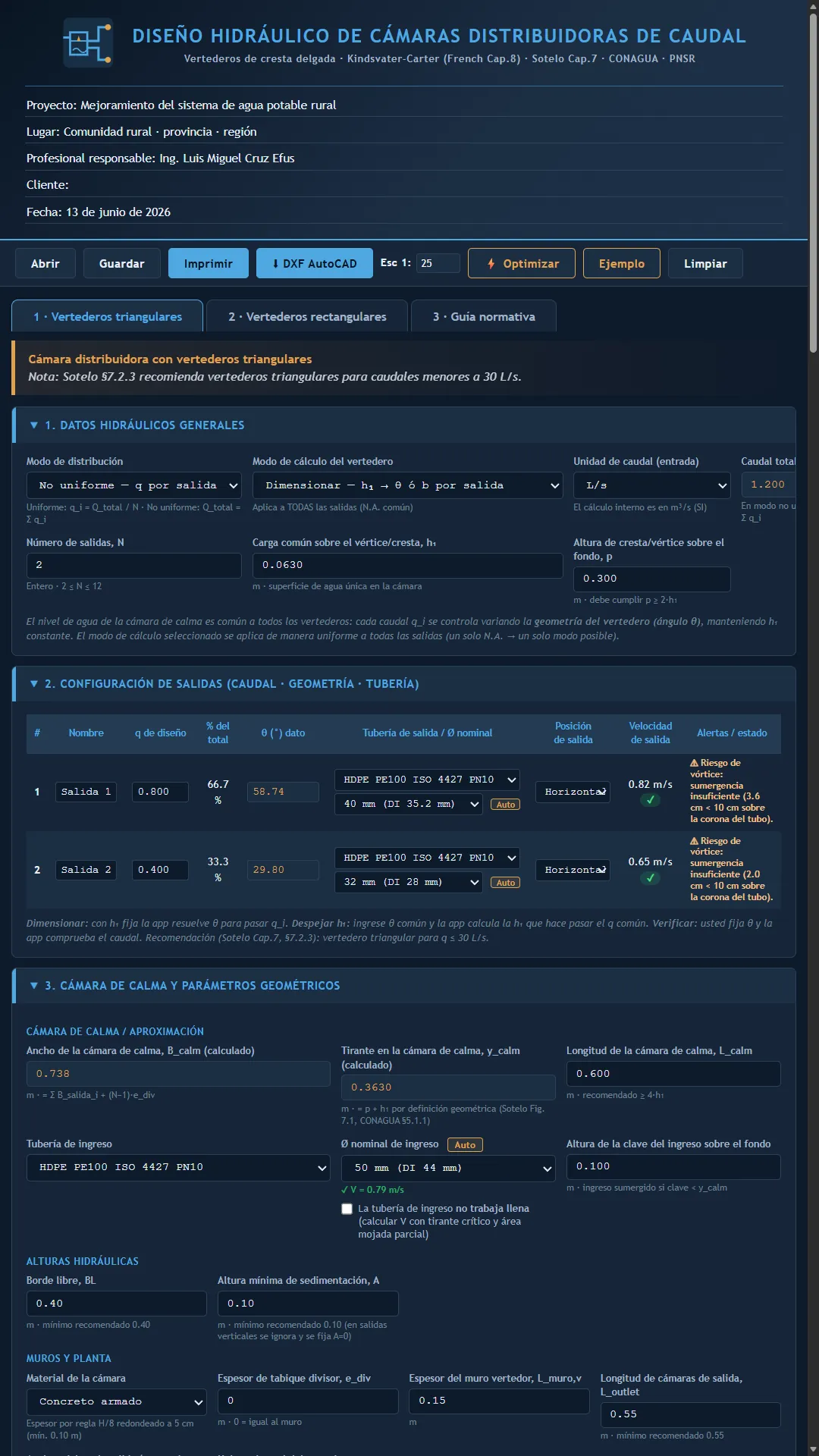

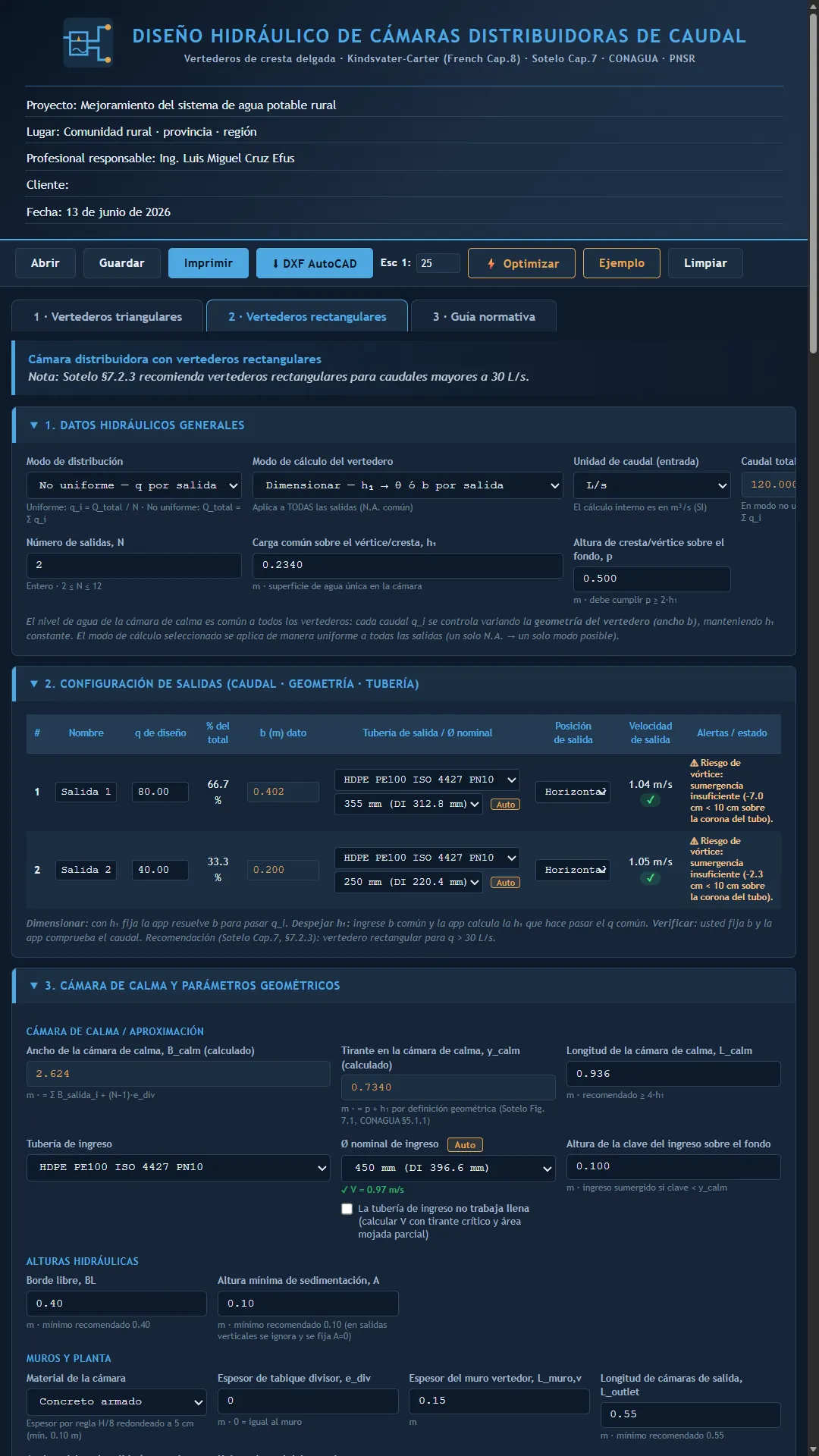

Calcula vertederos triangulares o rectangulares de cresta delgada con coeficientes efectivos Cₑ y correcciones Kₕ / Kᵦ interpoladas de tablas normalizadas.

Tres modos de cálculo

Dimensionar (θ o b a partir de la carga), despejar h₁ (carga a partir de la geometría) o verificar (caudal real vs. caudal de diseño y porcentaje de error).

2 a 12 salidas

Distribución uniforme o diferenciada por cada salida, con caudal total de ingreso definido por el usuario y reparto automático o manual.

Cámara de calma

Dimensionamiento interior sumando anchos de salida y tabiques, tirante de agua y verificación de velocidad de aproximación (≤ 0.40 m/s).

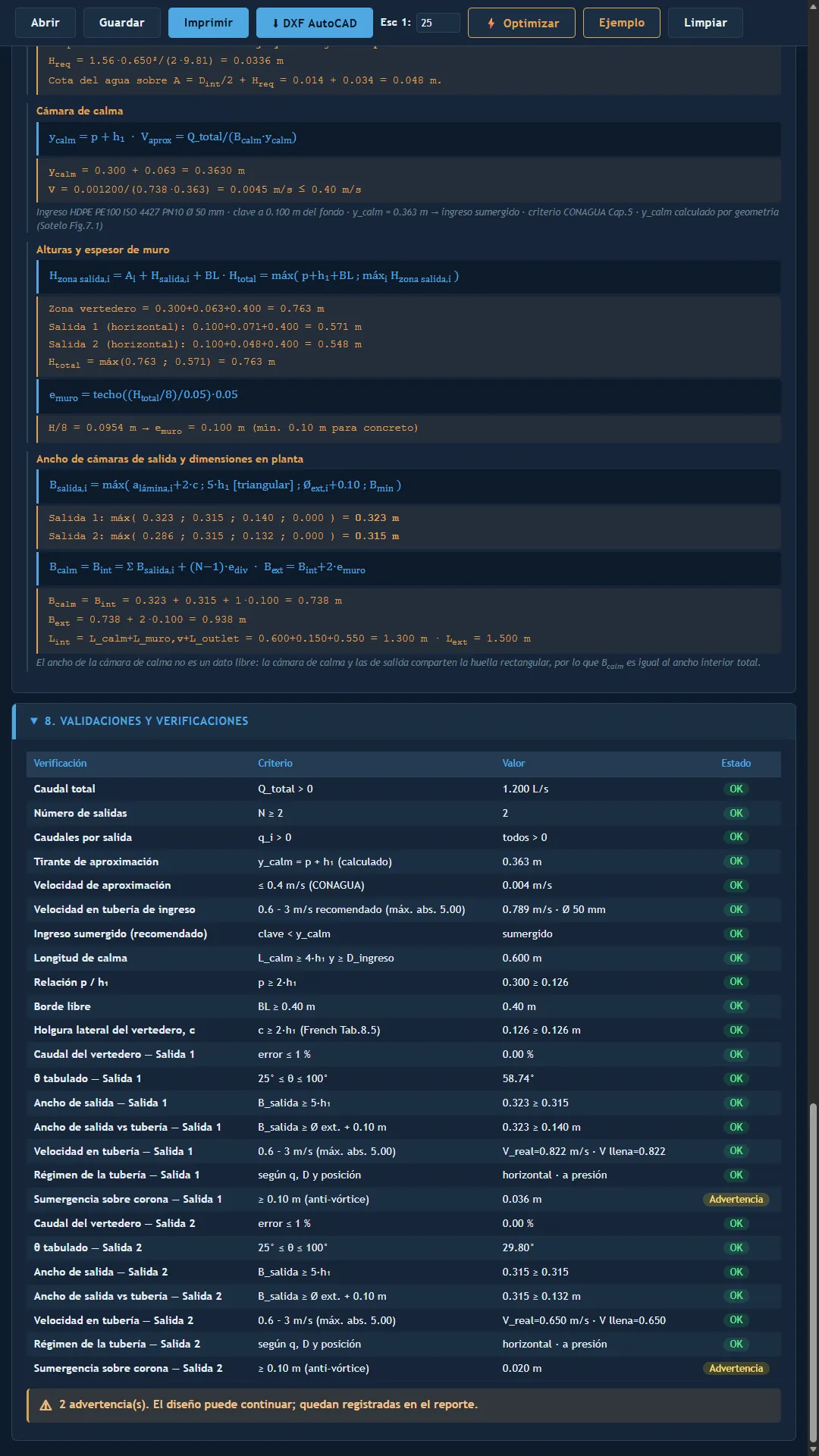

Verificación de salidas

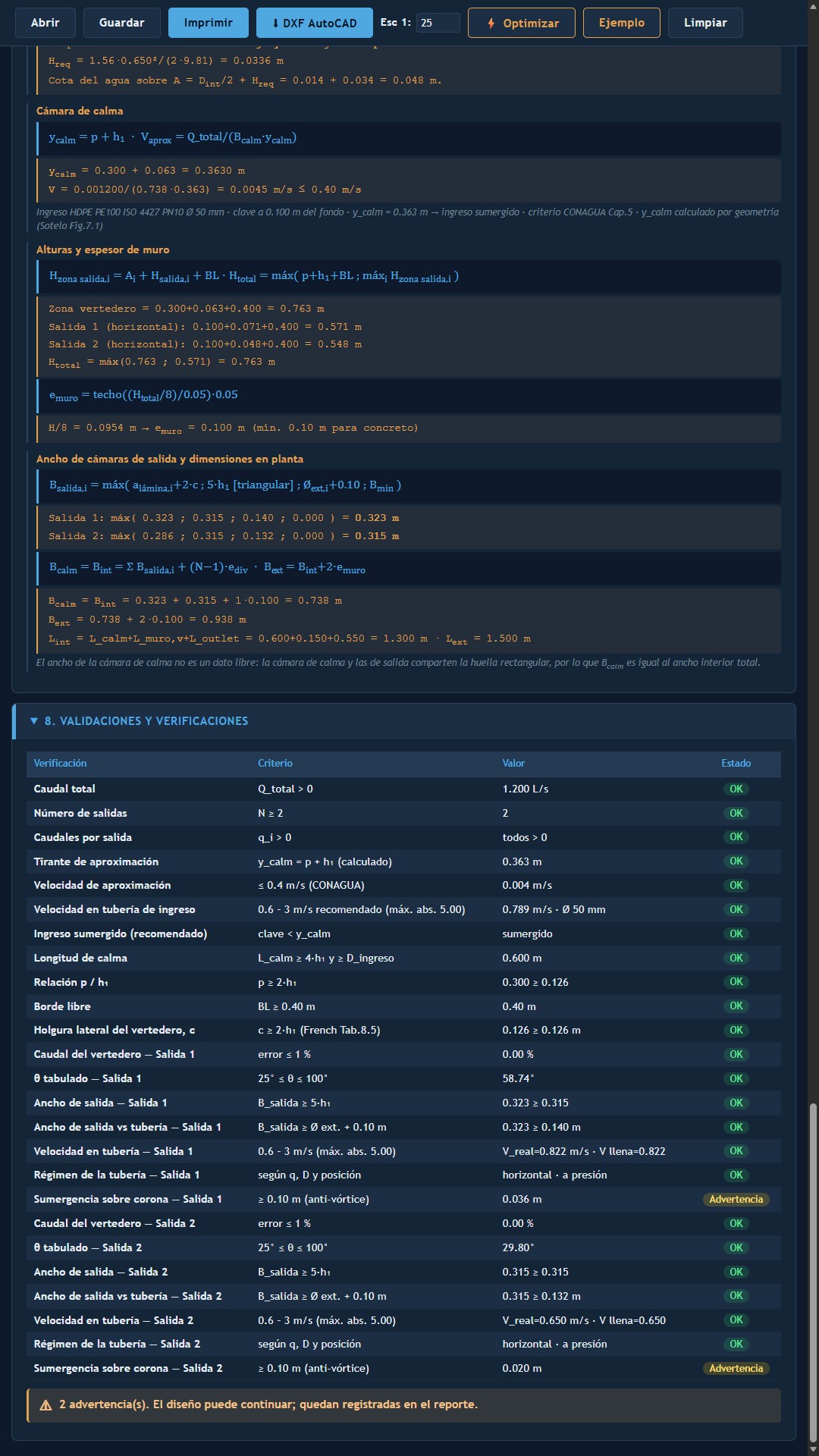

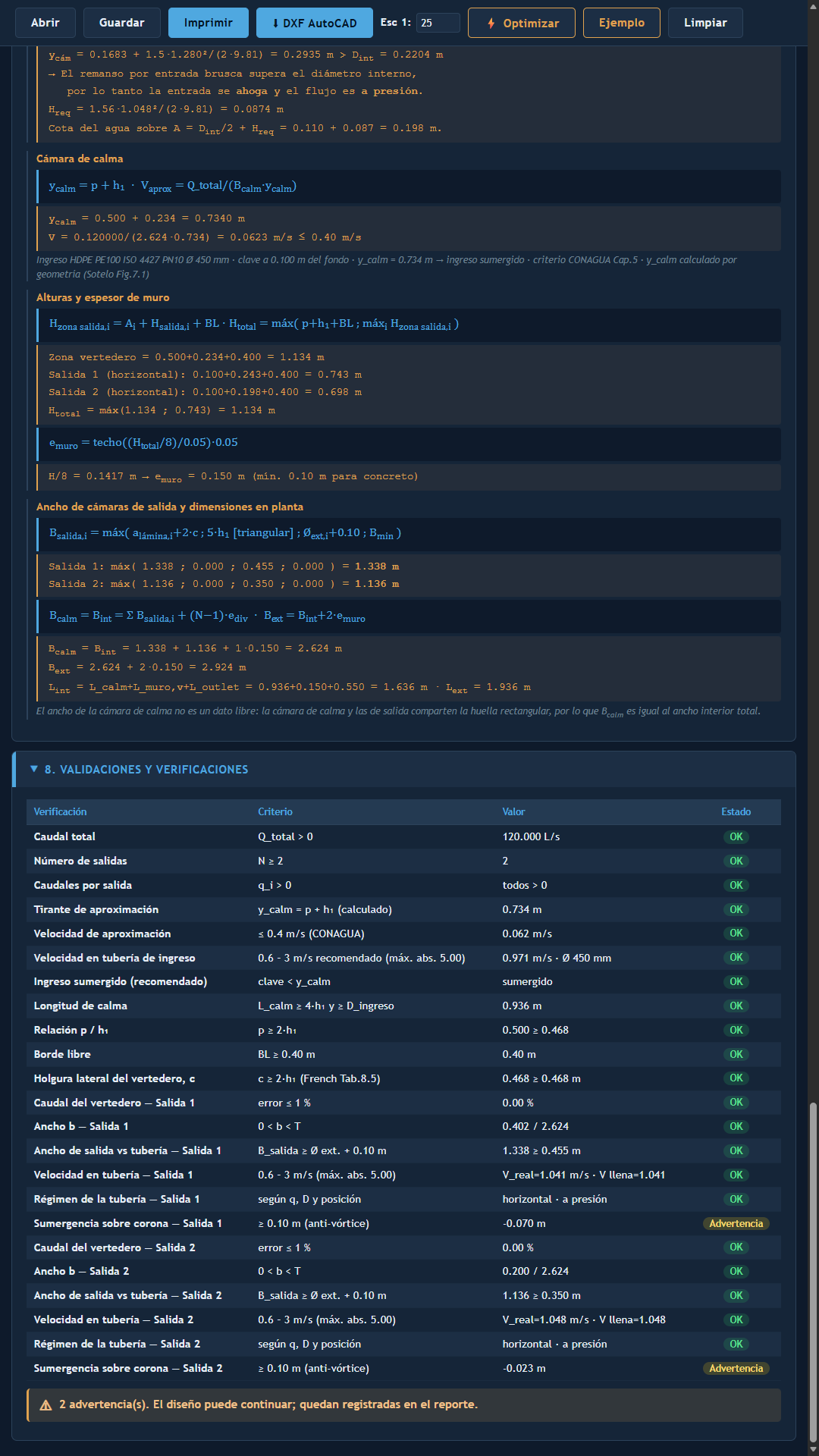

Velocidad real en tuberías, carga requerida con coeficiente 1.56, detección de ahogamiento y alertas cuando la velocidad excede el límite admisible.

Planos Hidráulicos a Escala

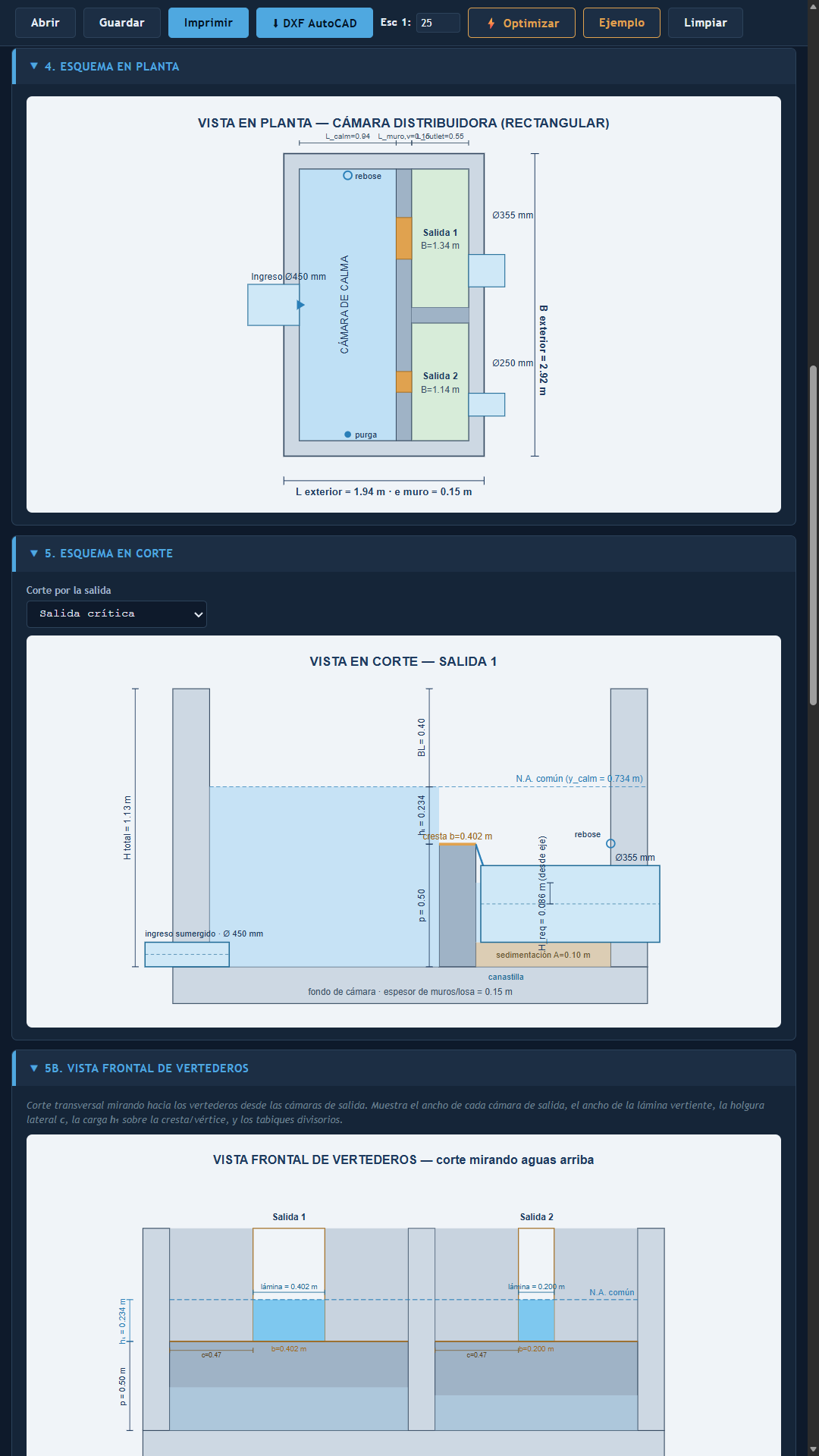

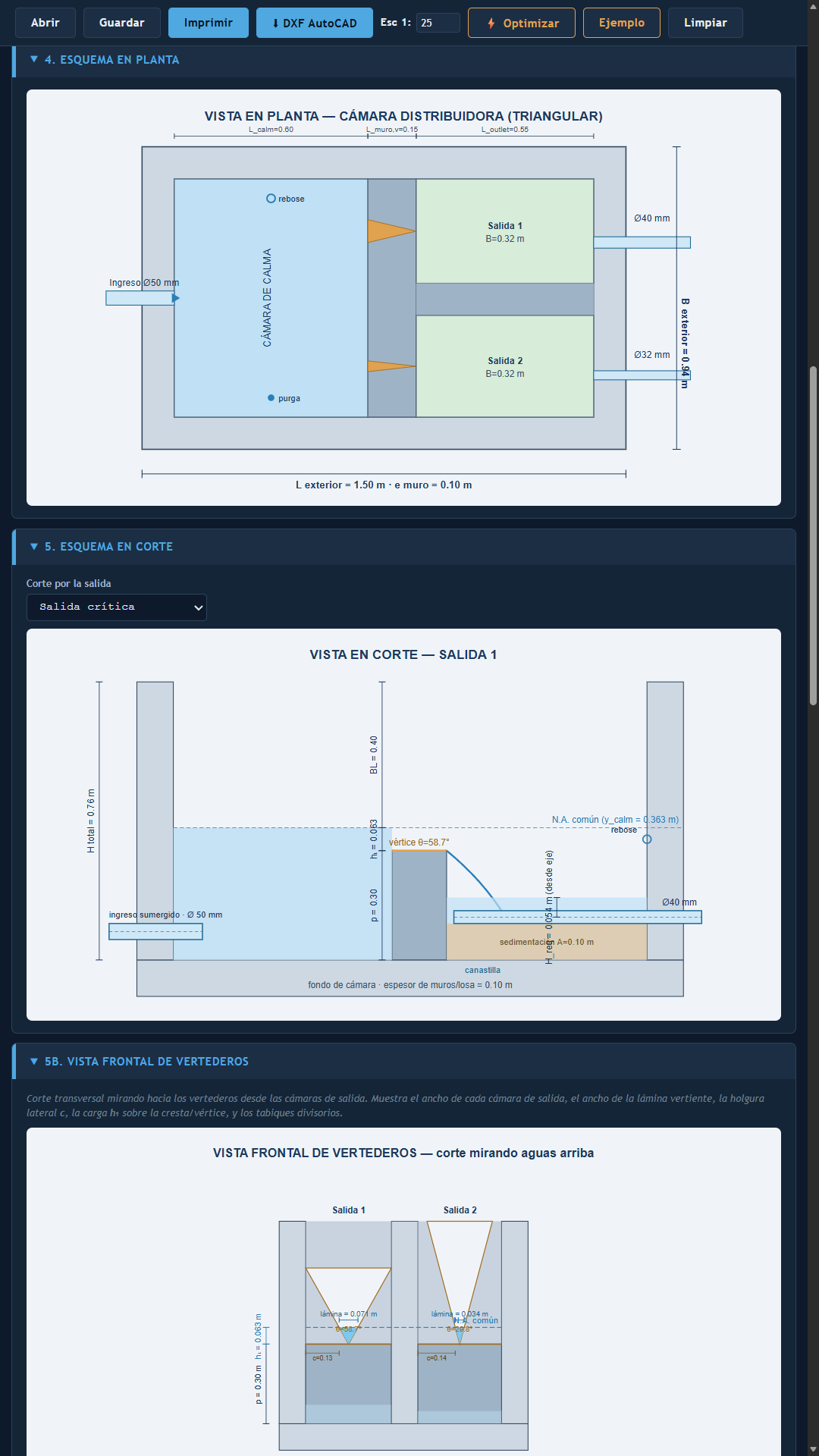

Vista en planta, corte longitudinal y vista frontal de vertederos generados automáticamente con escala ajustable e impresión directa.

Guía integrada

Pestaña con la teoría, ecuaciones, fuentes (French, Sotelo, CONAGUA, PNSR), tablas de coeficientes y reglas de validación que aplica el cálculo.

Gestión de Proyectos

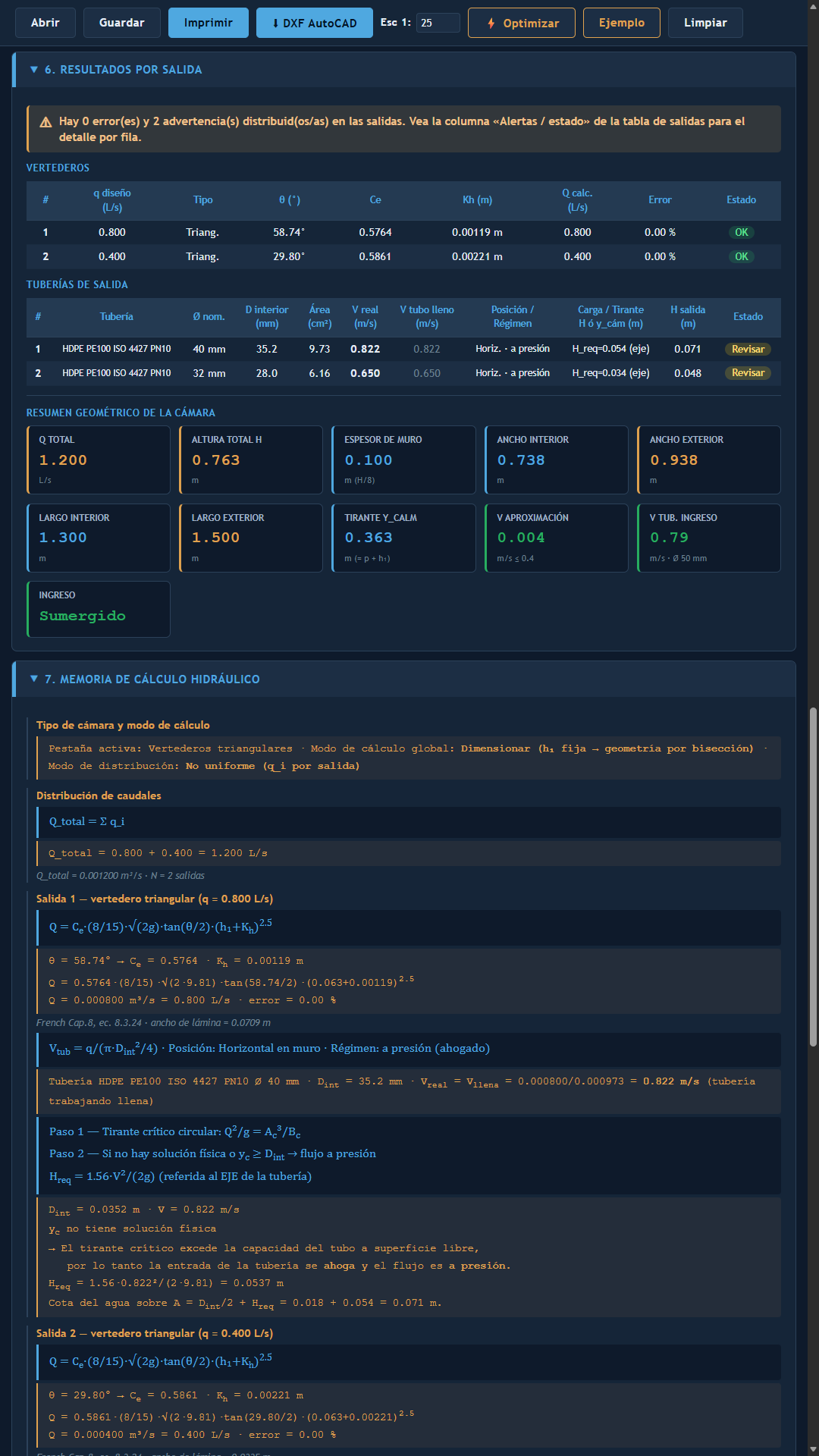

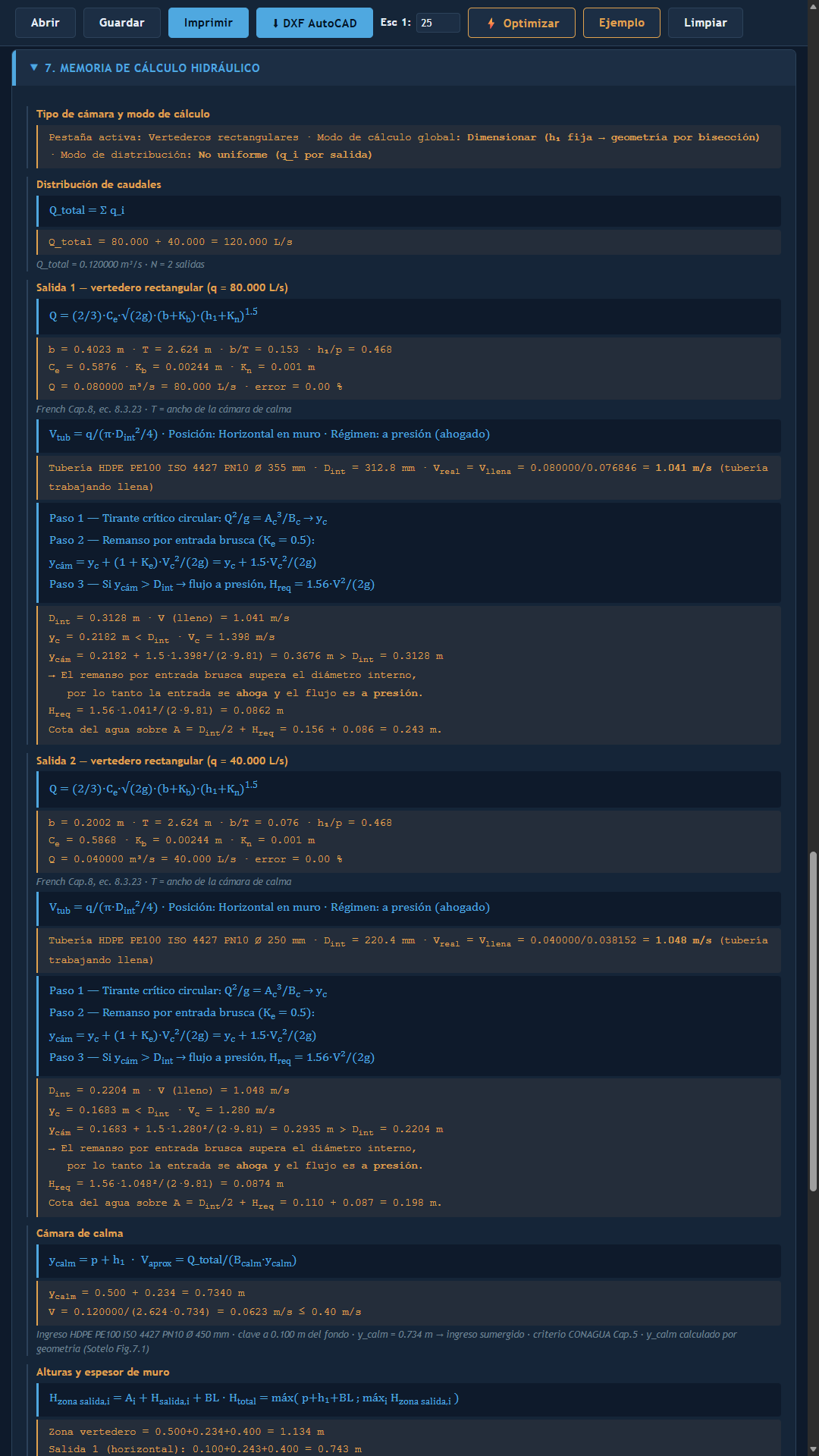

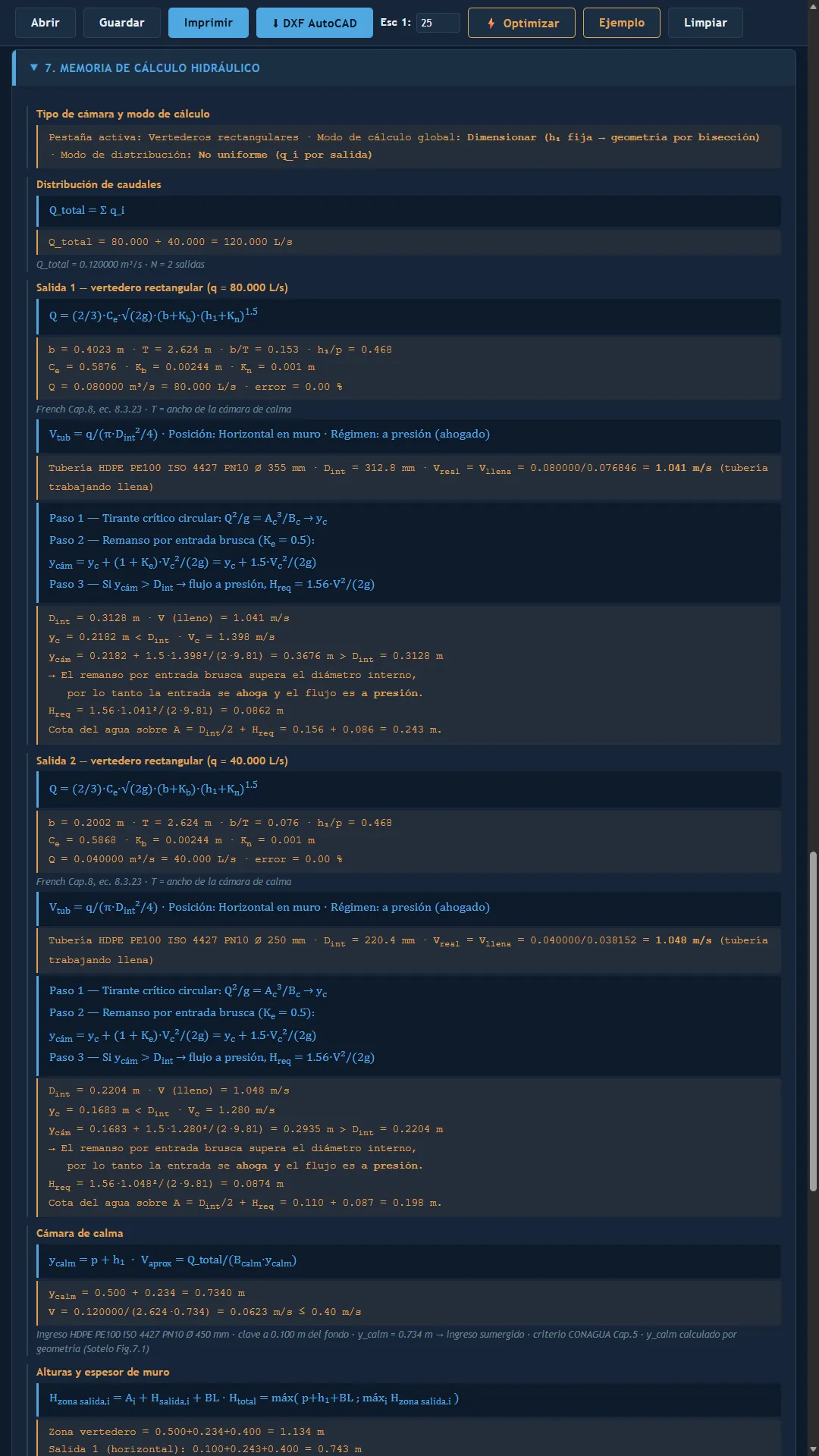

Guardado y recuperación de proyectos, con memoria de cálculo imprimible que incluye fórmulas, valores parciales y resumen de cumplimiento.

§ B / Rigor Hidráulico e Integración

Reparto de caudal y planos hidráulicos automáticos.

Diseño hidráulico de cámaras de distribución de caudal por gravedad bajo las fórmulas de Kindsvater-Carter y referencias de CONAGUA, PNSR y Sotelo. Permite repartir el caudal entre 2 y 12 salidas con vertederos triangulares o rectangulares.

Dimensiona la cámara de tranquilidad verificando velocidades de aproximación ($\le 0.40$ m/s), previene el ahogamiento en tuberías de salida y dibuja automáticamente los planos hidráulicos en planta, corte y elevación a escala.

Genera memorias descriptivas y de cálculo completas con el sustento de ecuaciones e interpolaciones, listas para adjuntar a expedientes de agua potable y saneamiento rural o urbano.
