Lechos de Secado.

Aplicación de apoyo para dimensionar lechos de secado de lodos en plantas de tratamiento de aguas residuales. Integra produccion de lodos, doble criterio de area (volumen/profundidad y carga superficial), ciclo operativo, balance de agua y evaporacion, y optimizacion de la huella construida.

Todo en un flujo unificado con verificaciones y esquemas graficos.

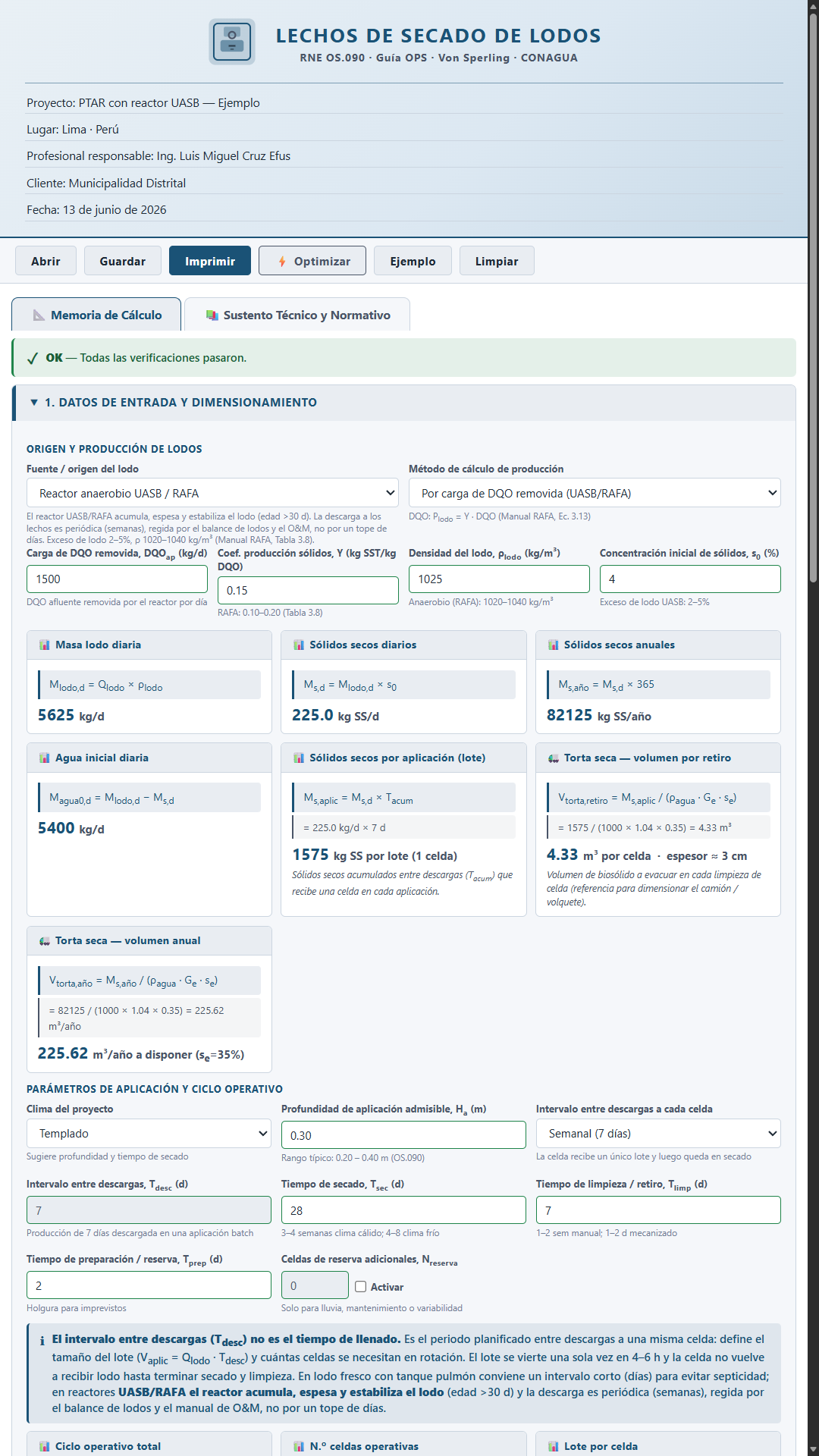

N.01Vista general del aplicación

El recorrido avanza solo · usa ‹ › o desliza · clic en la imagen para ampliar

CategoriaSaneamiento · PTAR

NormativaOS.090 · CONAGUA · OPS/CEPIS

PlataformaMultiplataformaAcceso inmediato sin conexión

PlataformaEscritorio • WindowsMicrosoft Store

§ A

Que automatiza

Origen del lodo

Primario, activados, UASB/RAFA o mixto, con produccion por caudal directo o por DQO removida.

Doble criterio de area

Por volumen/profundidad y por carga superficial; adopta la mayor segun OS.090.

Ciclo operativo

Secado, limpieza, preparacion, intervalo entre descargas y celdas de reserva.

Lixiviados y drenaje

Estimacion por balance de agua (CONAGUA) o metodo porcentual, con caudal de diseno.

Balance anual

Agua, evaporacion y volumen de torta seca para dimensionar la evacuacion.

Verificaciones geometricas

Ancho por metodo de retiro, largo, profundidad, losa de impacto y borde libre.

Optimizacion

Minimiza la huella total (W x L) respetando criterios de profundidad y carga superficial.

Gestión de Expedientes y Planos

Planos de corte y planta a escala, almacenamiento de proyectos y exportación de memorias de cálculo en PDF.

§ B / Rigor en Tratamiento de Aguas Residuales

Dimensionamiento de lechos y normativa OS.090.

Diseño e ingeniería de lechos de secado de lodos digeridos para PTAR bajo la norma OS.090 del RNE, Metcalf & Eddy y guías especializadas de tratamiento de efluentes. Aplica doble criterio de verificación de área (carga hidráulica y producción anual de sólidos).

Estructura el lecho de filtración (arena clasificada, grava graduada y red de drenaje perforada) determinando el número de módulos operativos y el tiempo de residencia requerido por ciclo de deshidratación.

Genera memorias de cálculo completas en PDF A4 y planos de detalle a escala (planta y corte) listos para adjuntar al expediente de la planta de tratamiento de aguas residuales.
