Caso · PTAP · Rev. 02
Componente de agua potable del proyecto de ampliación y mejoramiento del sistema de Tocache, San Martín. Realicé el modelado BIM integral de la PTAP —arquitectura e hidráulica—, los cálculos hidráulicos y el presupuesto del componente hidráulico.
El recorrido avanza solo · usa ‹ › o desliza · clic en la imagen para ampliar con zoom
Modelador BIM integral de la PTAP y responsable del cálculo hidráulico y del presupuesto del componente hidráulico.
Modelé la planta en arquitectura e hidráulica: sedimentador, mezcla rápida (Parshall), floculación hidráulica, sedimentación laminar, filtros rápidos duales y cloración, además de casa de química y reservorios.

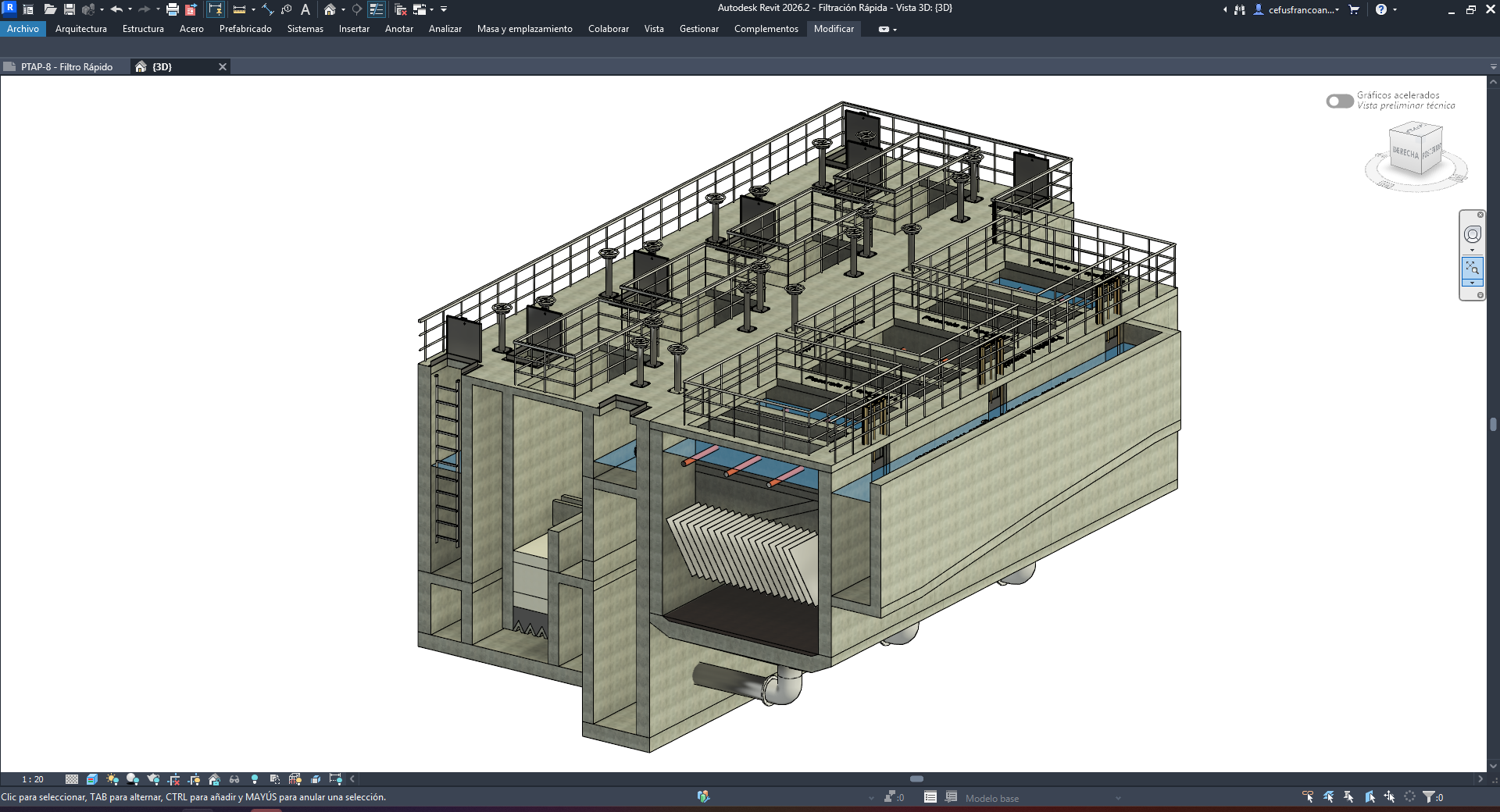

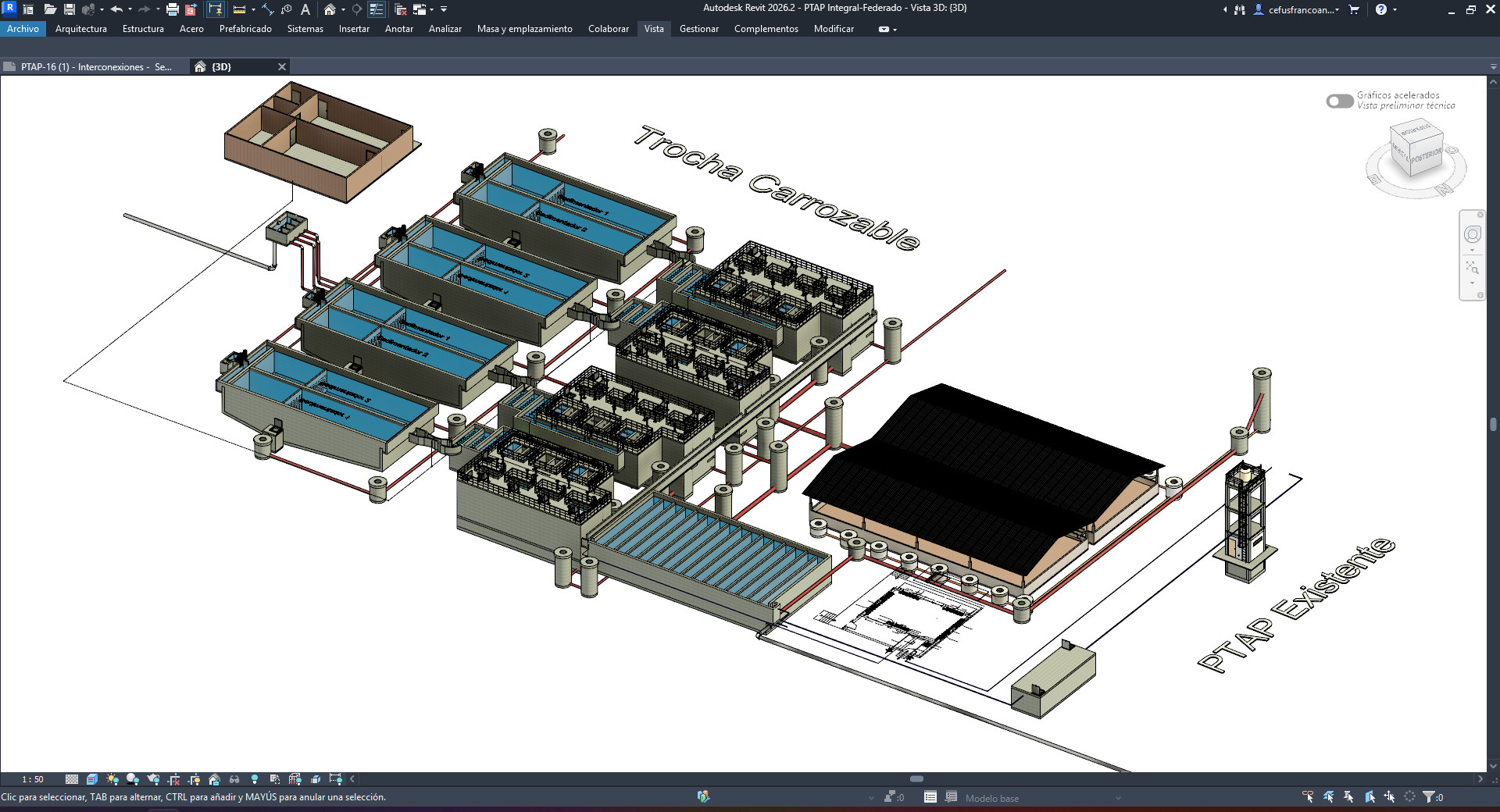

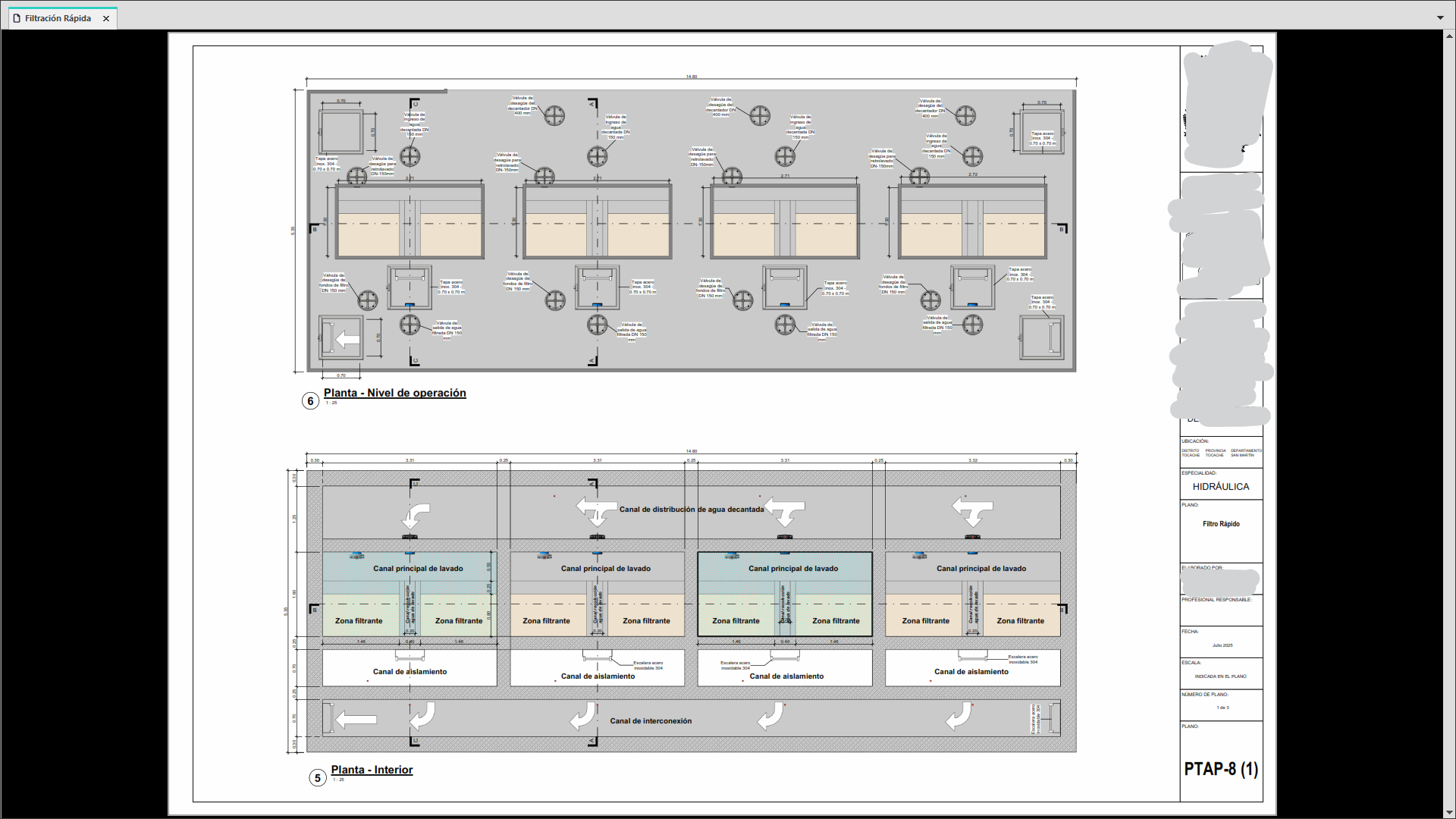

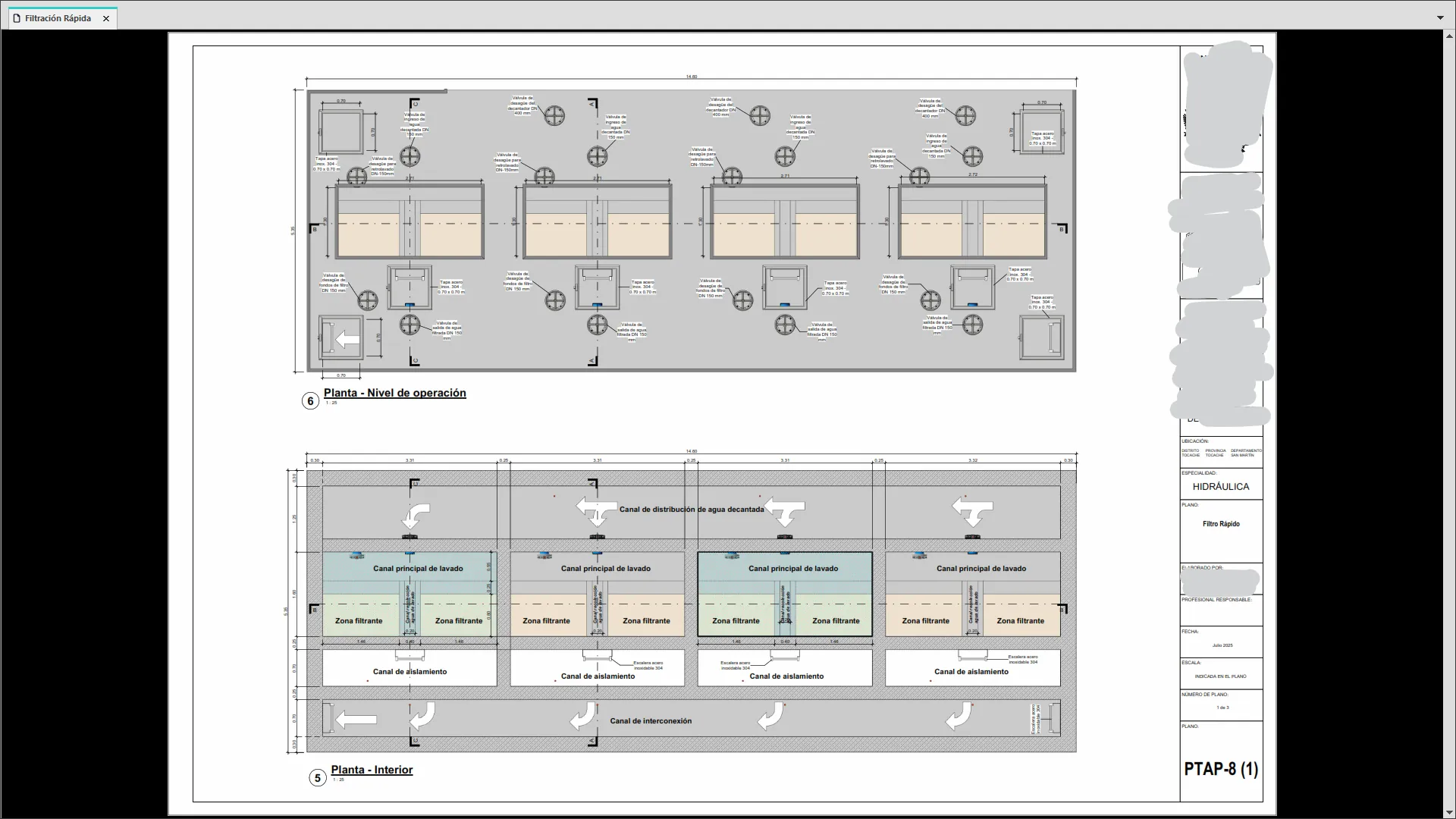

Modelo Revit coordinado para planos de planta consistentes, vistas 3D del filtro rápido para validación y metrados del componente hidráulico para el presupuesto.
Documentación clara del sistema modular de potabilización y metrados confiables que respaldan el presupuesto del componente hidráulico.
Planta de filtración rápida completa con tasa declinante, modular para un horizonte de 20 años: sedimentación, mezcla rápida con canaleta Parshall, floculación hidráulica, sedimentación laminar con placas, filtración dual (arena y antracita) y desinfección con cloro gas.
Las imágenes corresponden a entregables propios del rol BIM. Información comercial, datos del equipo y detalles contractuales del expediente se omiten por confidencialidad con la consultora y el cliente.
