Caso · San Cristóbal · Rev. 02
Planta de tratamiento de aguas residuales del Condominio Tipo Club San Cristóbal, en Pacaycasa, Huamanga – Ayacucho. Realicé el modelado BIM integral de la PTAR —arquitectura e hidráulica— de toda la planta.
El recorrido avanza solo · usa ‹ › o desliza · clic en la imagen para ampliar con zoom
Modelador BIM integral de la PTAR, en las especialidades de arquitectura e hidráulica.
Modelé toda la planta compacta: rejas y desarenador, trampa de grasas, bombeo, reactor MBBR, sedimentador secundario tipo Dortmund, lechos de secado y cisternas del efluente tratado.

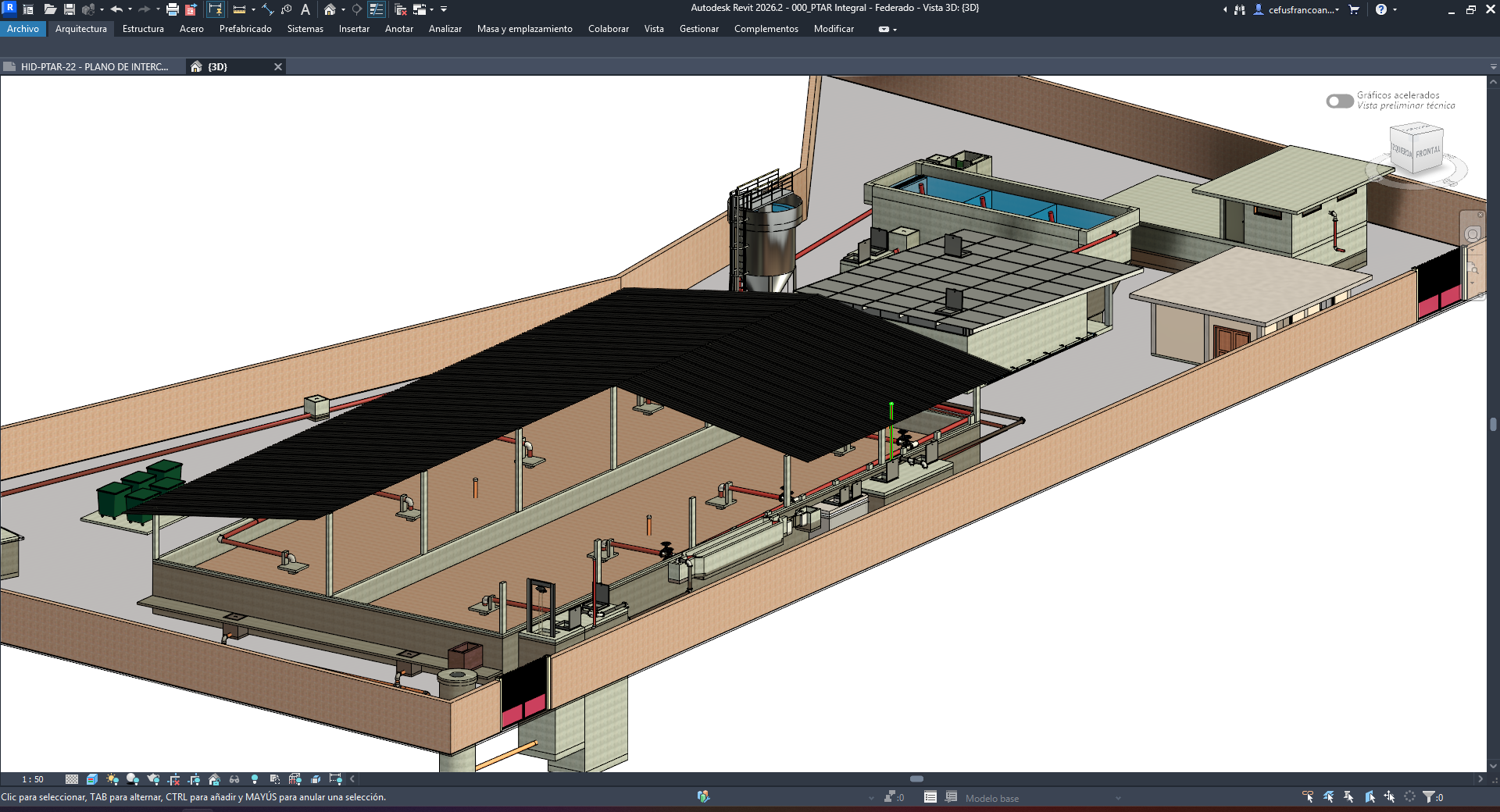

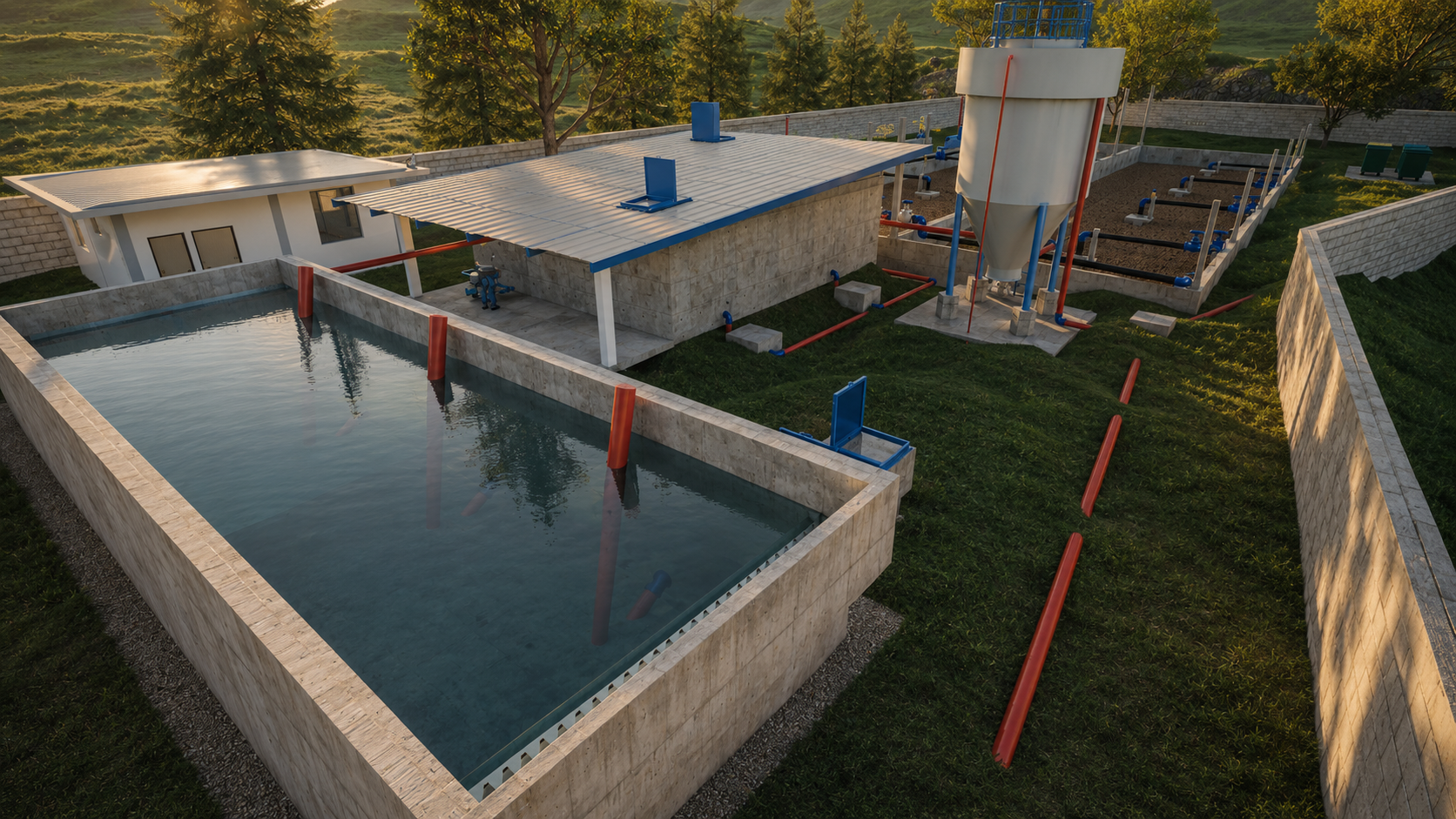

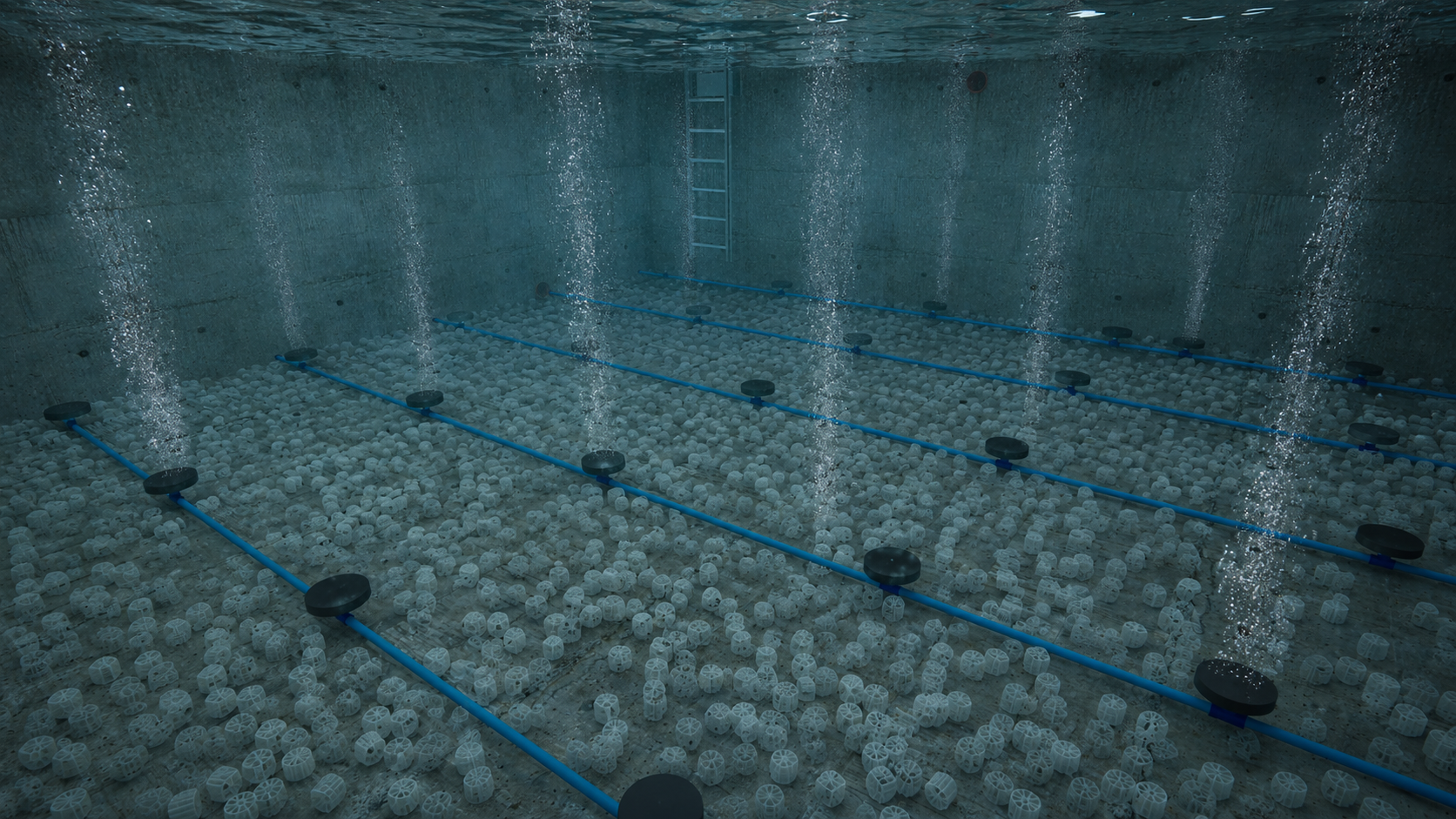

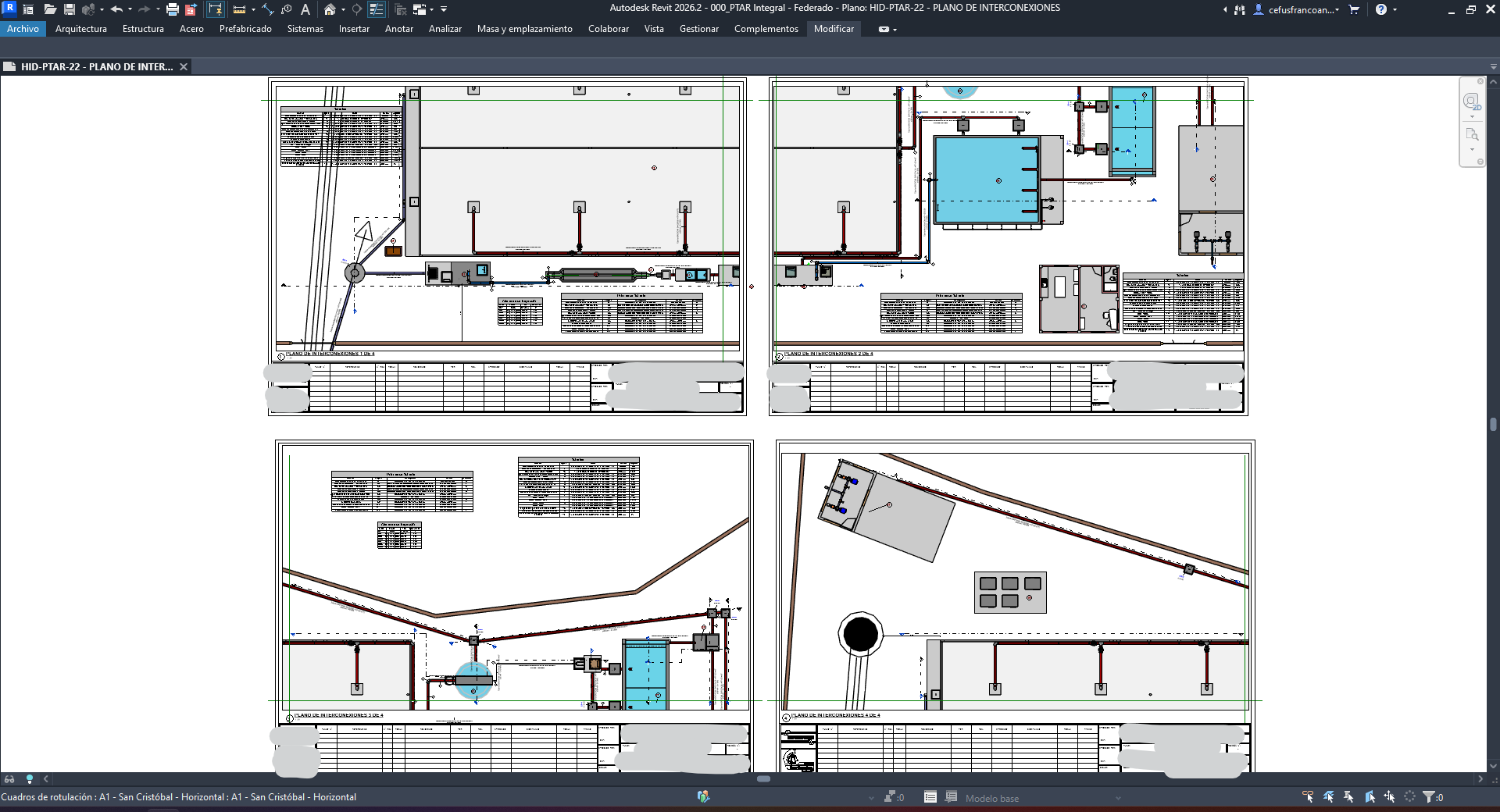

Modelo Revit y renders Twinmotion —incluyendo interiores del MBBR con carriers y difusores— para comunicar el funcionamiento, más planos de planta por sectores.
Representación clara de una solución compacta orientada al reúso del efluente para riego y al control de olores en un condominio residencial.
Planta compacta para aguas residuales domésticas de un condominio de 435 lotes: rejas, desarenador con vertedero Sutro y Parshall, trampa de grasas, reactor MBBR como tratamiento biológico, sedimentador secundario tipo Dortmund y reúso parcial del efluente para riego de áreas verdes.
Las imágenes corresponden a entregables propios del rol BIM. Información comercial, datos del equipo y detalles contractuales del expediente se omiten por confidencialidad con la consultora y el cliente.
