Caso N.01 · Rev. 02
Expediente de ampliación y mejoramiento de los servicios de agua potable y alcantarillado en Tocache, San Martín. Realicé el modelado BIM integral de la PTAR —arquitectura e hidráulica—, los cálculos hidráulicos y el presupuesto del proyecto.
El recorrido avanza solo · usa ‹ › o desliza · clic en la imagen para ampliar con zoom
Modelador BIM integral de la PTAR y responsable del cálculo hidráulico y del presupuesto del proyecto.

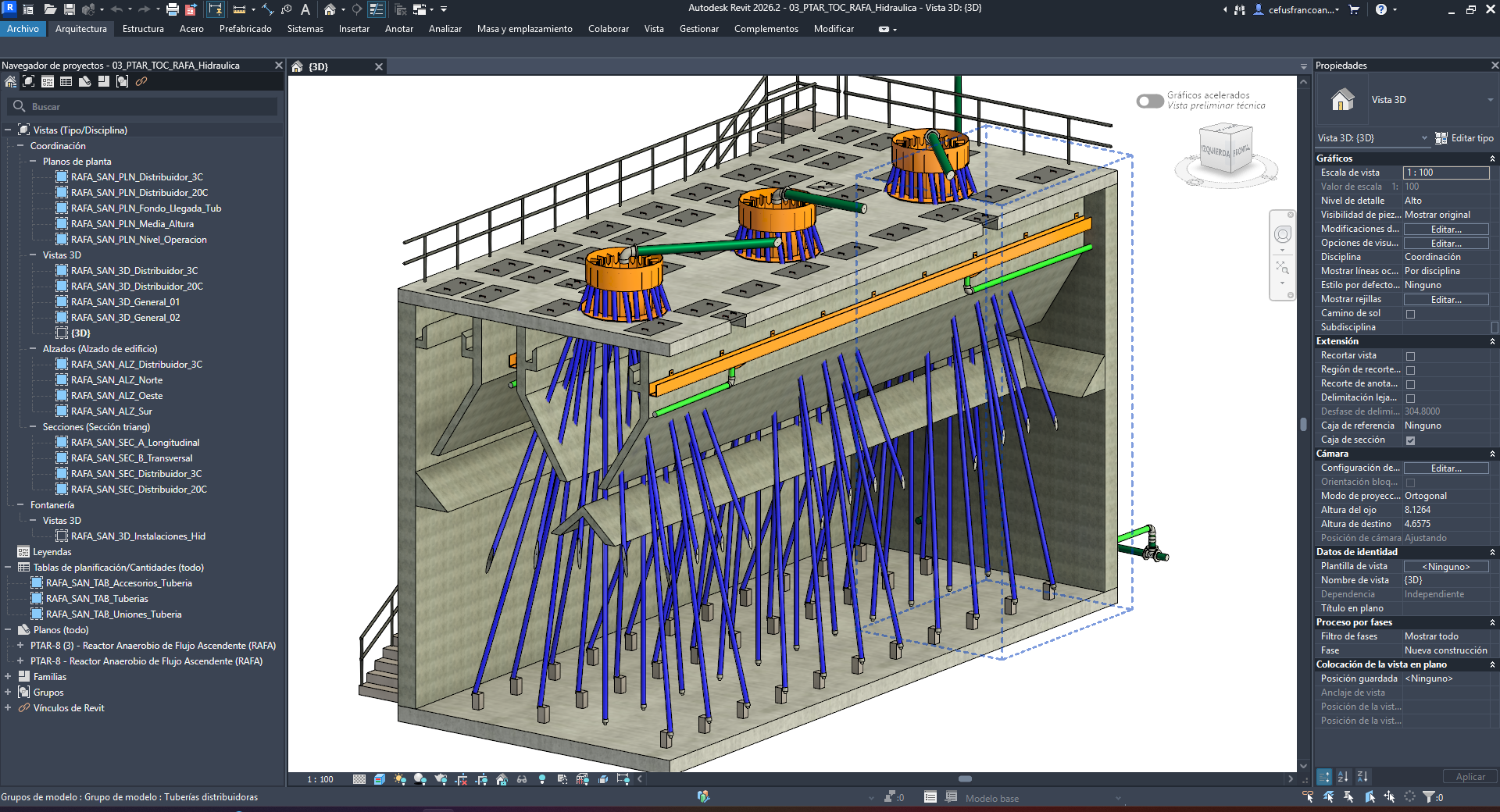

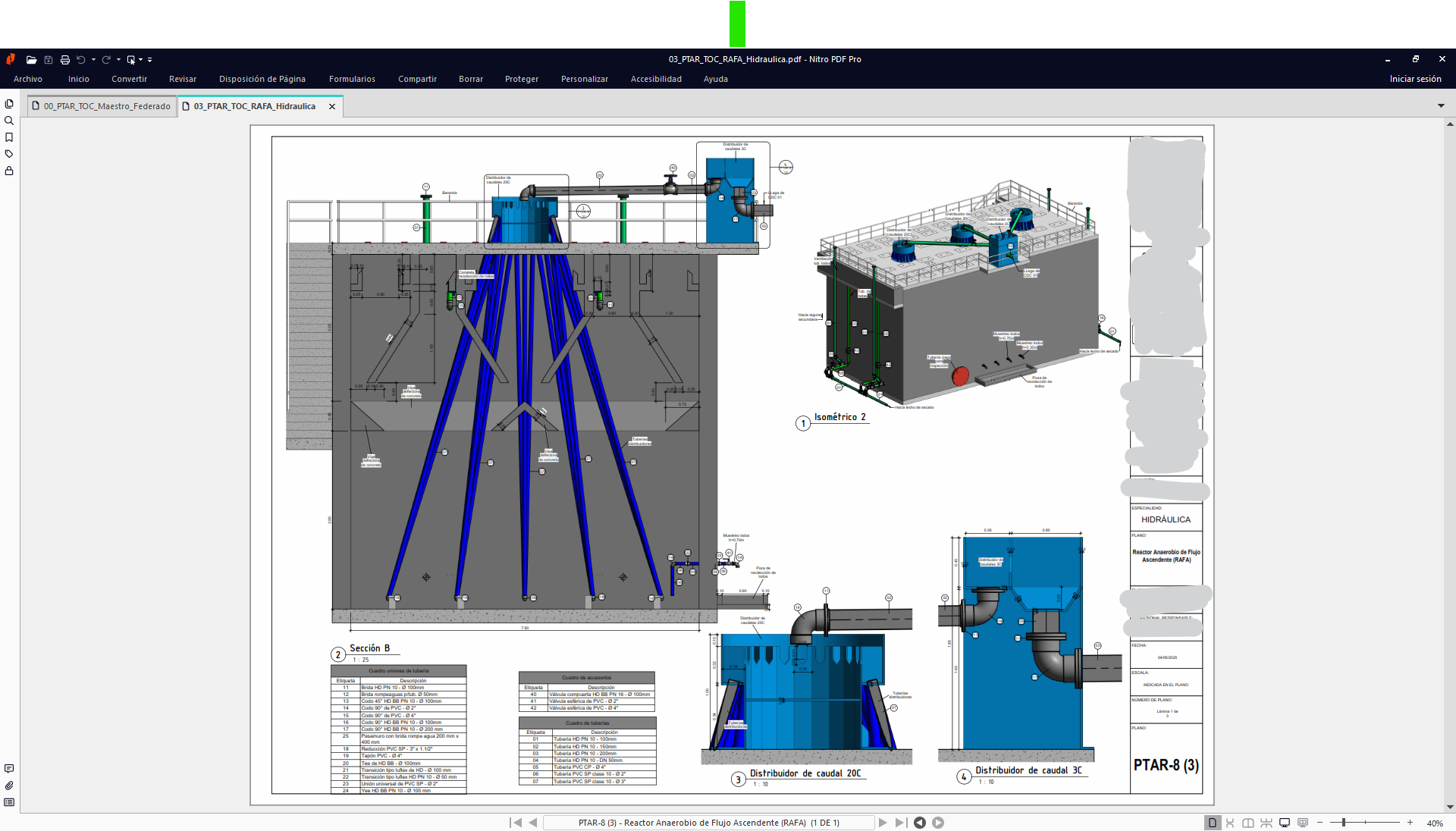

Modelé toda la planta en arquitectura e hidráulica: obras de llegada, tres reactores UASB/RAFA, lagunas facultativas, cámara de cloración y líneas de lodos y biogás.

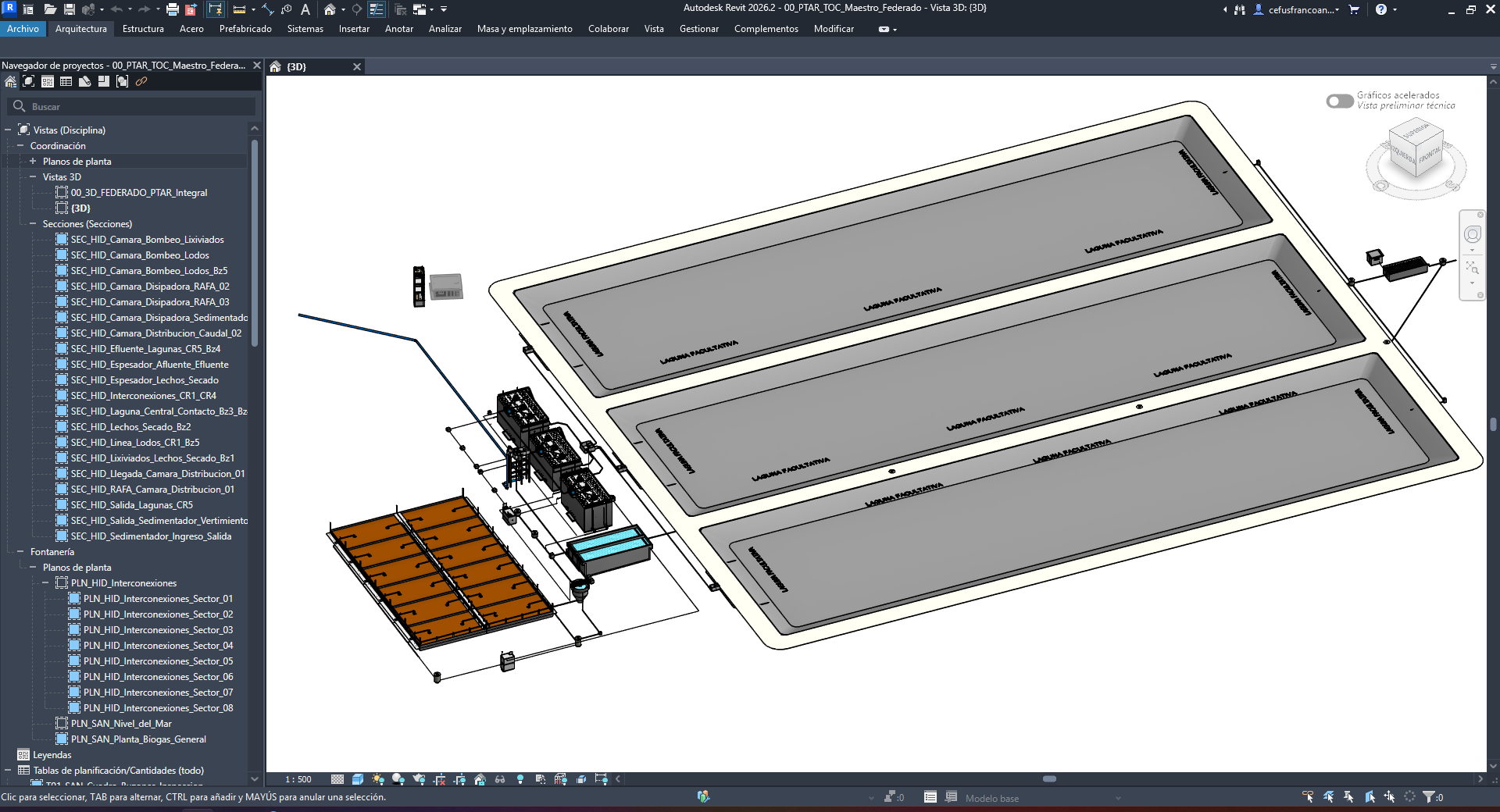

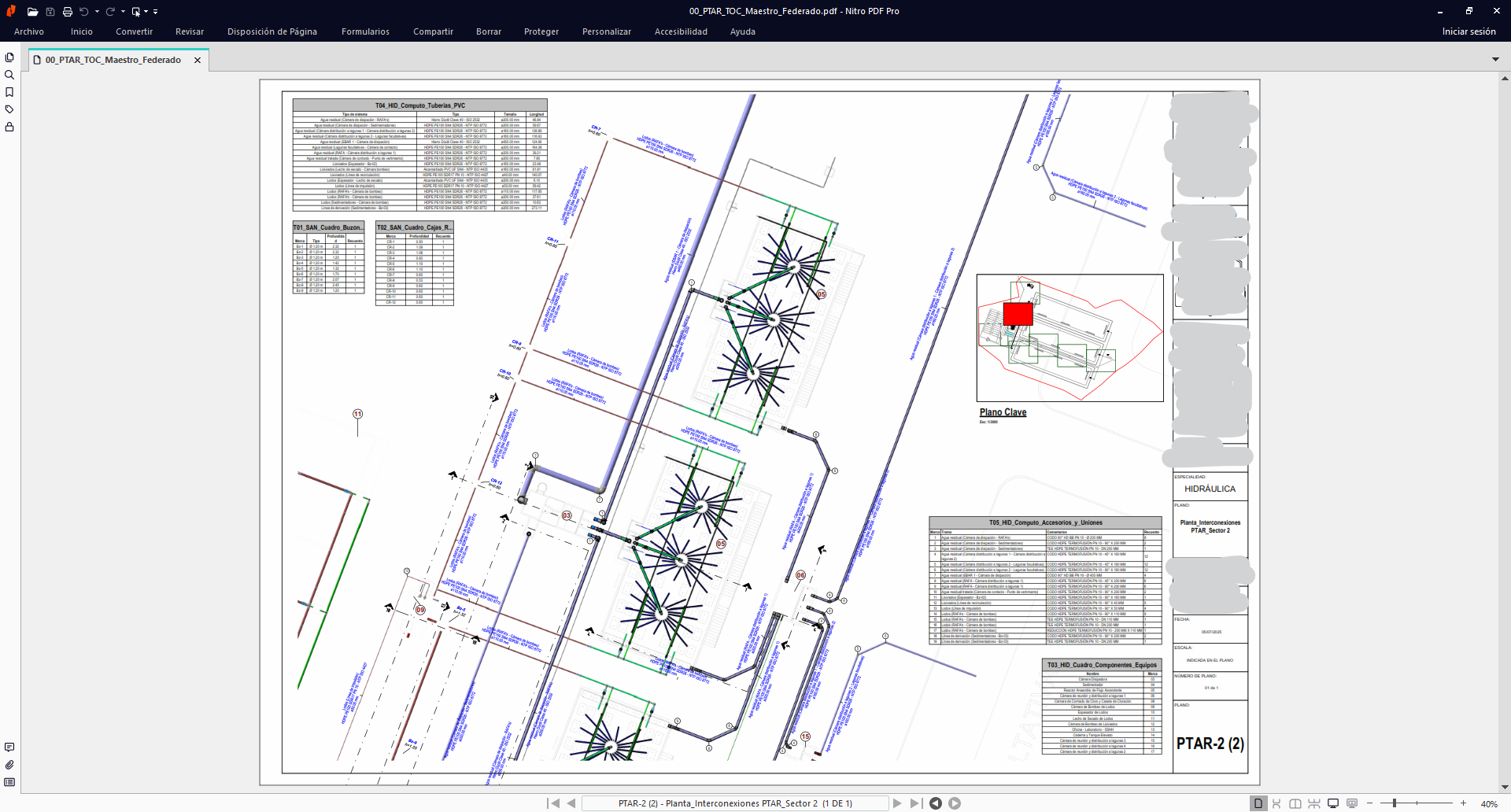

Modelo federado en Revit para detectar interferencias antes de los planos definitivos, planos de planta consistentes con el 3D y recorrido Twinmotion para validación con el equipo.
Documentación coordinada, metrados confiables para el presupuesto y un modelo reutilizable para futuras revisiones del expediente.
Tratamiento biológico de aguas residuales domésticas: reactores anaerobios de flujo ascendente (RAFA/UASB) como tratamiento primario, lagunas facultativas secundarias y desinfección por cámara de contacto de cloro, con manejo de lodos y conducción del biogás hacia un quemador.
Las imágenes corresponden a entregables propios del rol BIM. Información comercial, datos del equipo y detalles contractuales del expediente se omiten por confidencialidad con la consultora y el cliente.
