Caso · Chota · Rev. 02
Expediente de planta de tratamiento de aguas residuales para la ciudad de Chota, Cajamarca. Realicé el modelado BIM integral de la PTAR —arquitectura e hidráulica— y apoyo en los cálculos hidráulicos del sistema.
El recorrido avanza solo · usa ‹ › o desliza · clic en la imagen para ampliar con zoom
Modelador BIM integral de la PTAR y apoyo en los cálculos hidráulicos del sistema.
Modelé toda la planta en arquitectura e hidráulica: pretratamiento, tres reactores UASB, dos reactores MBBR con sedimentadores, cloración, línea de lodos y tratamiento de biogás.

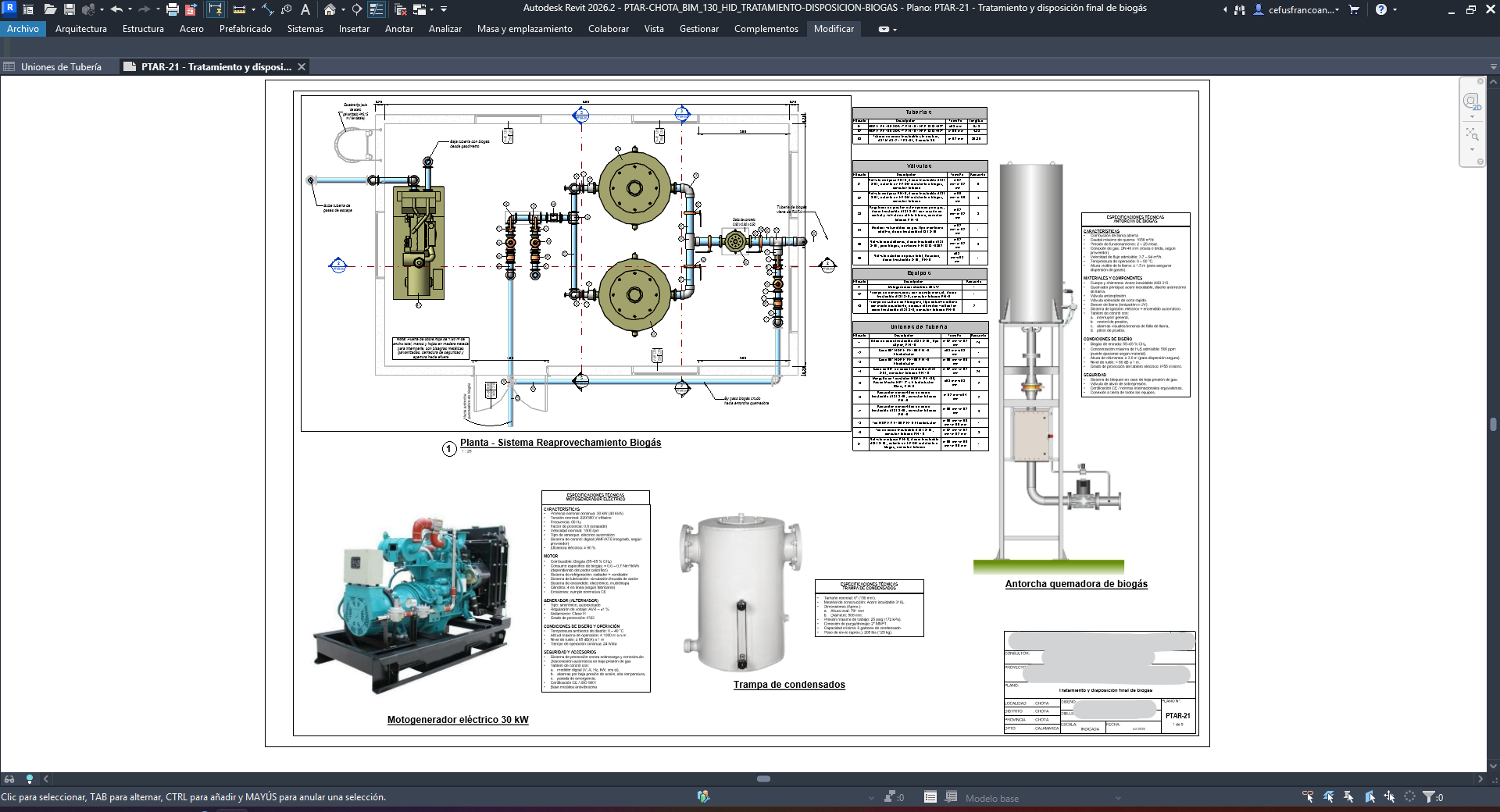

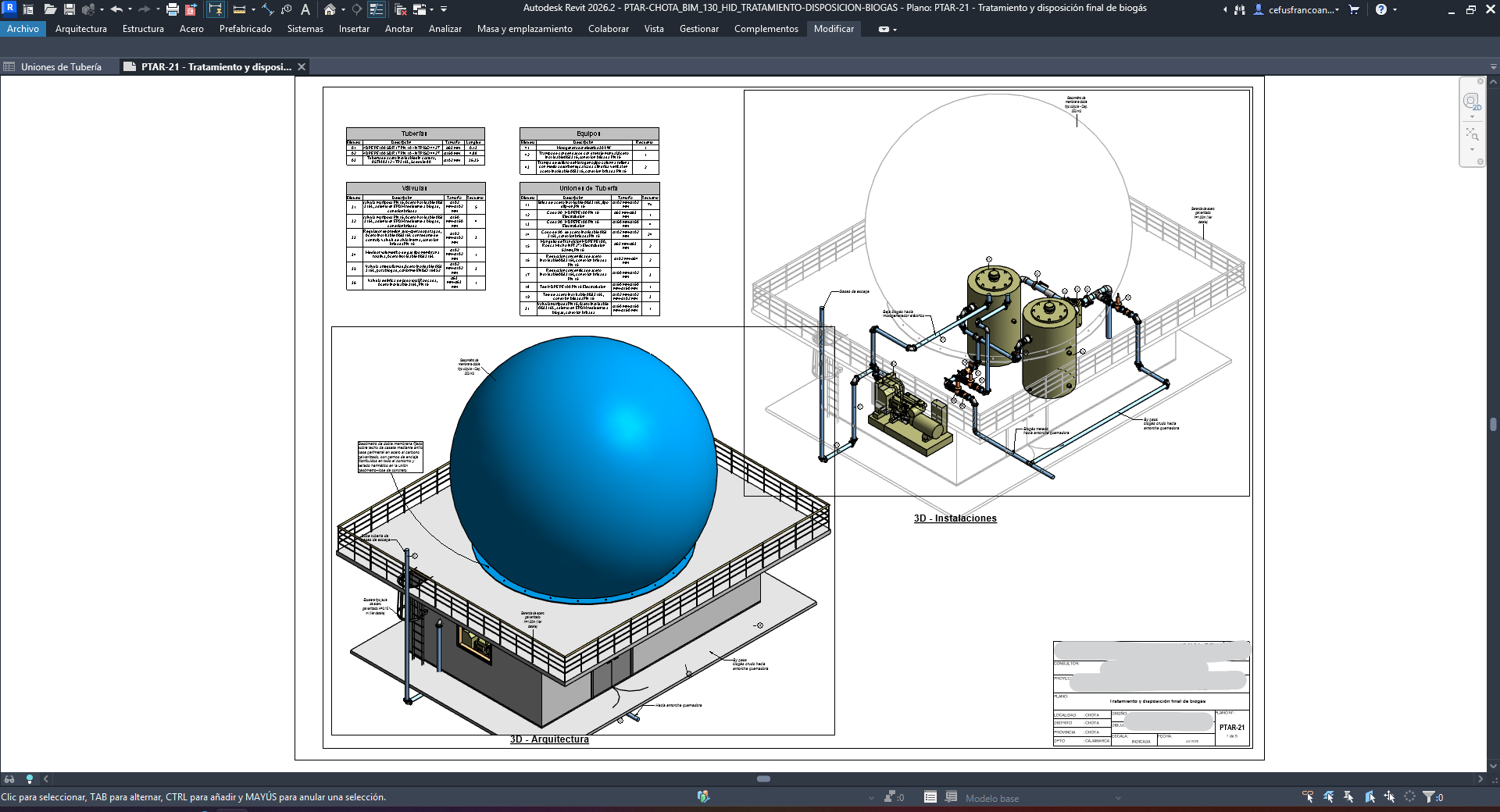

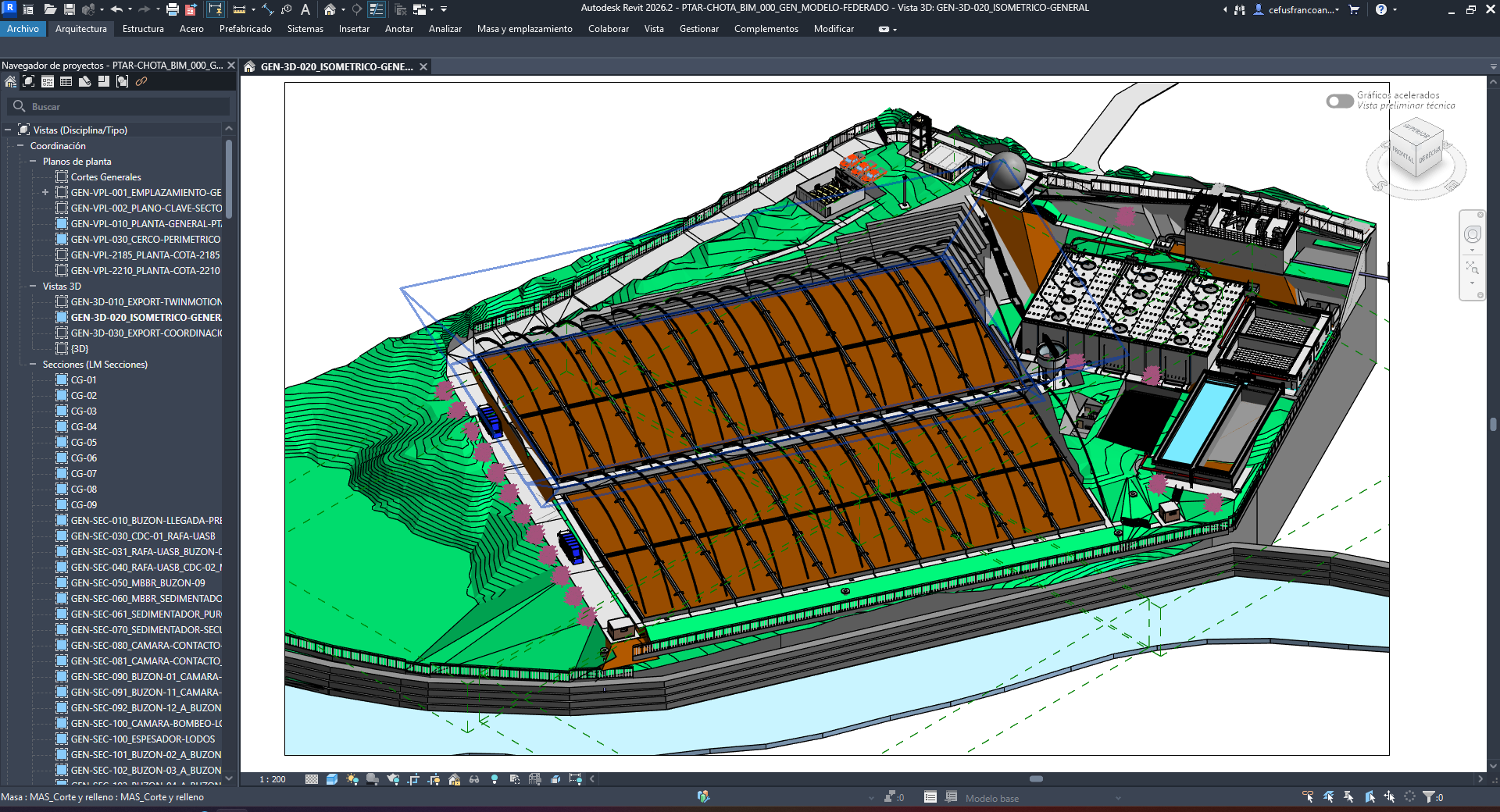

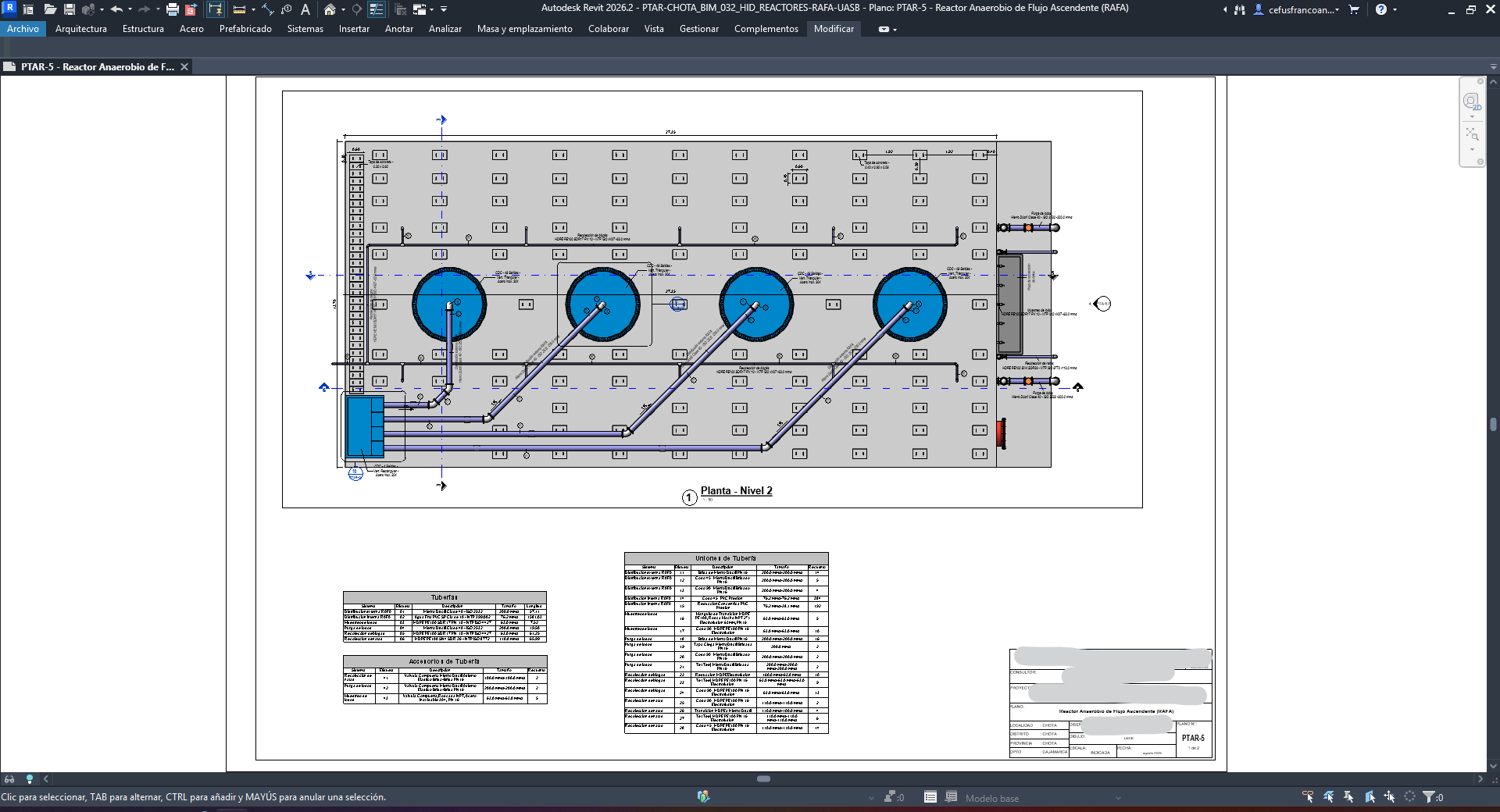

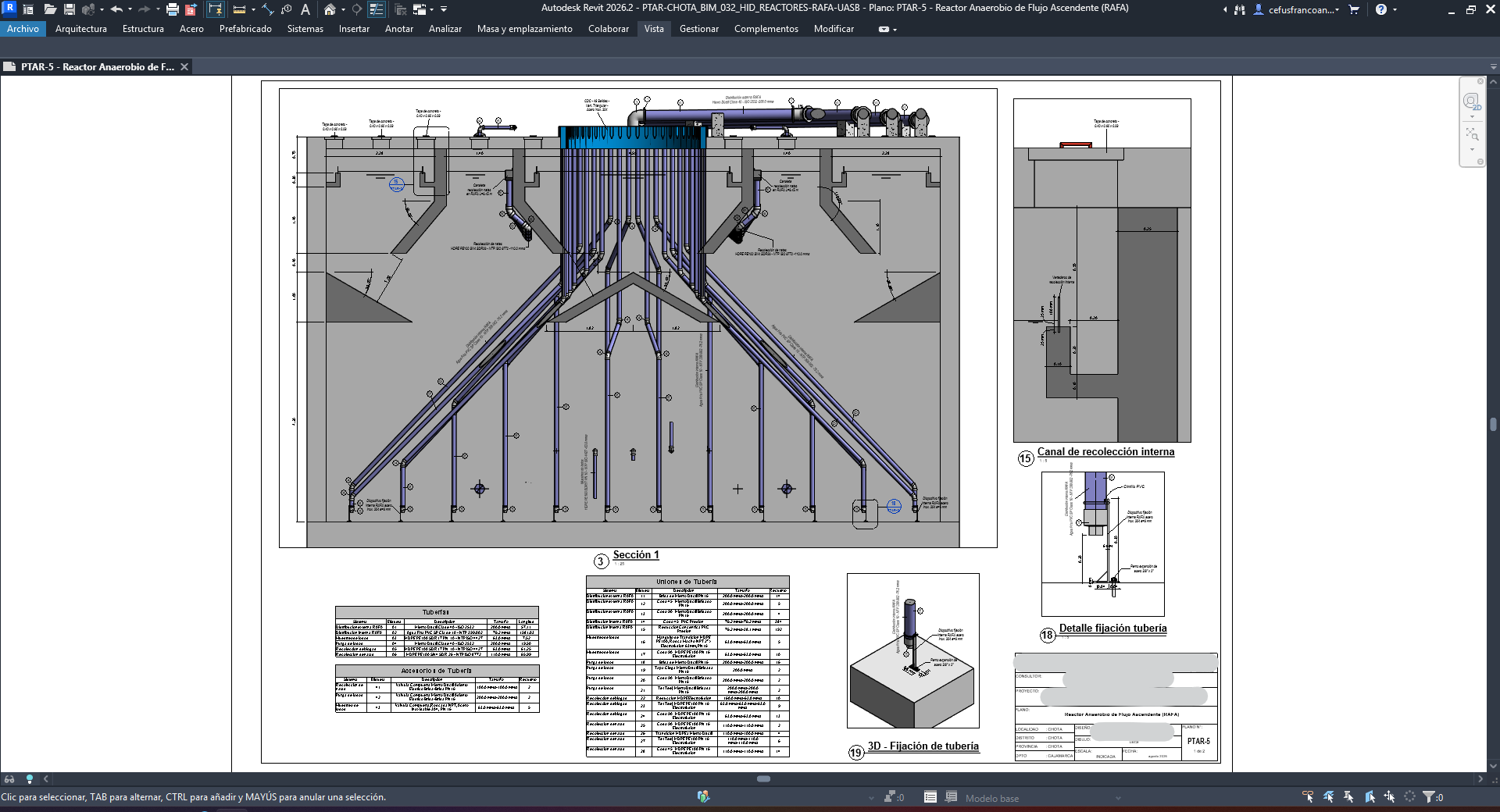

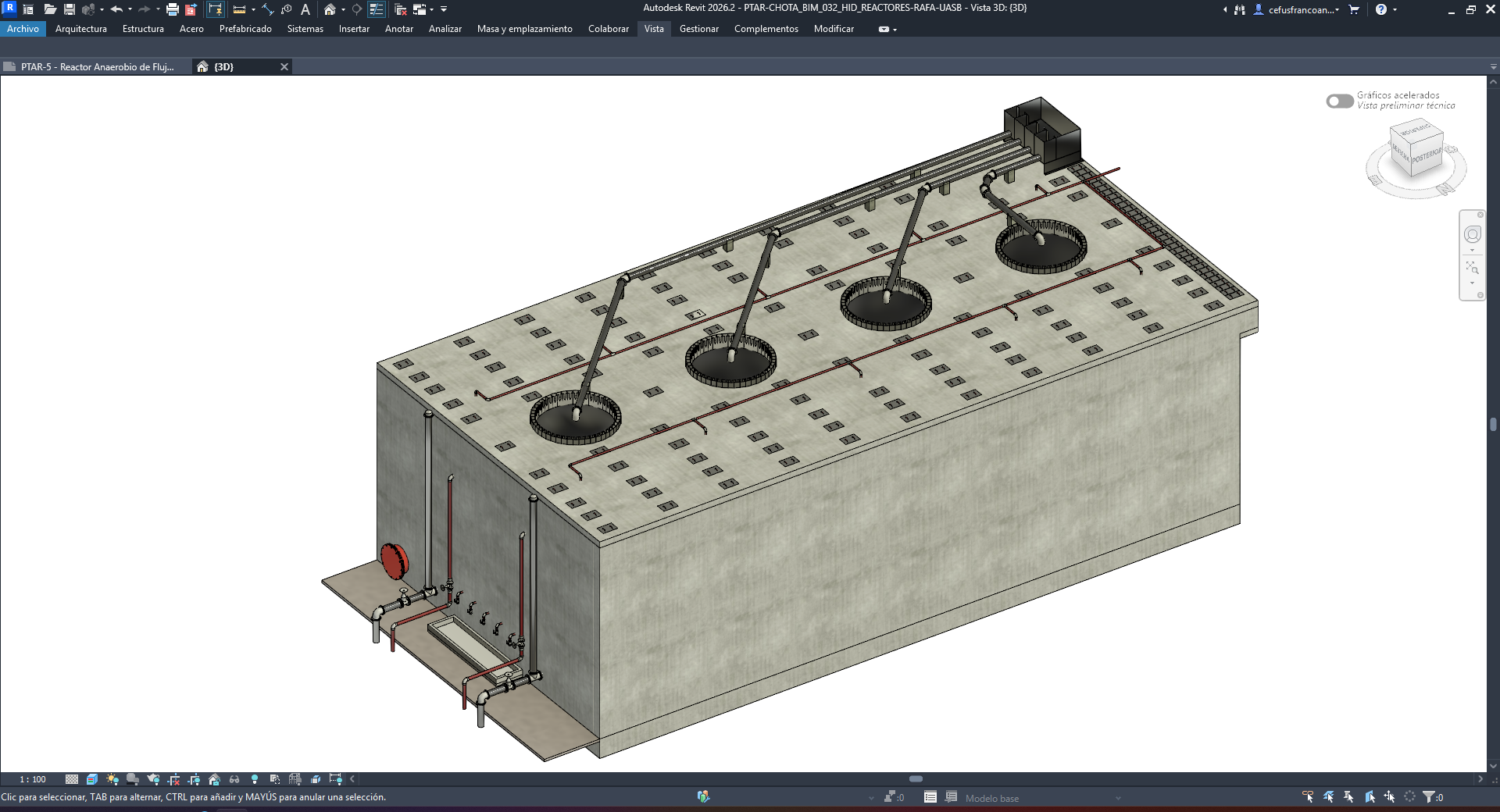

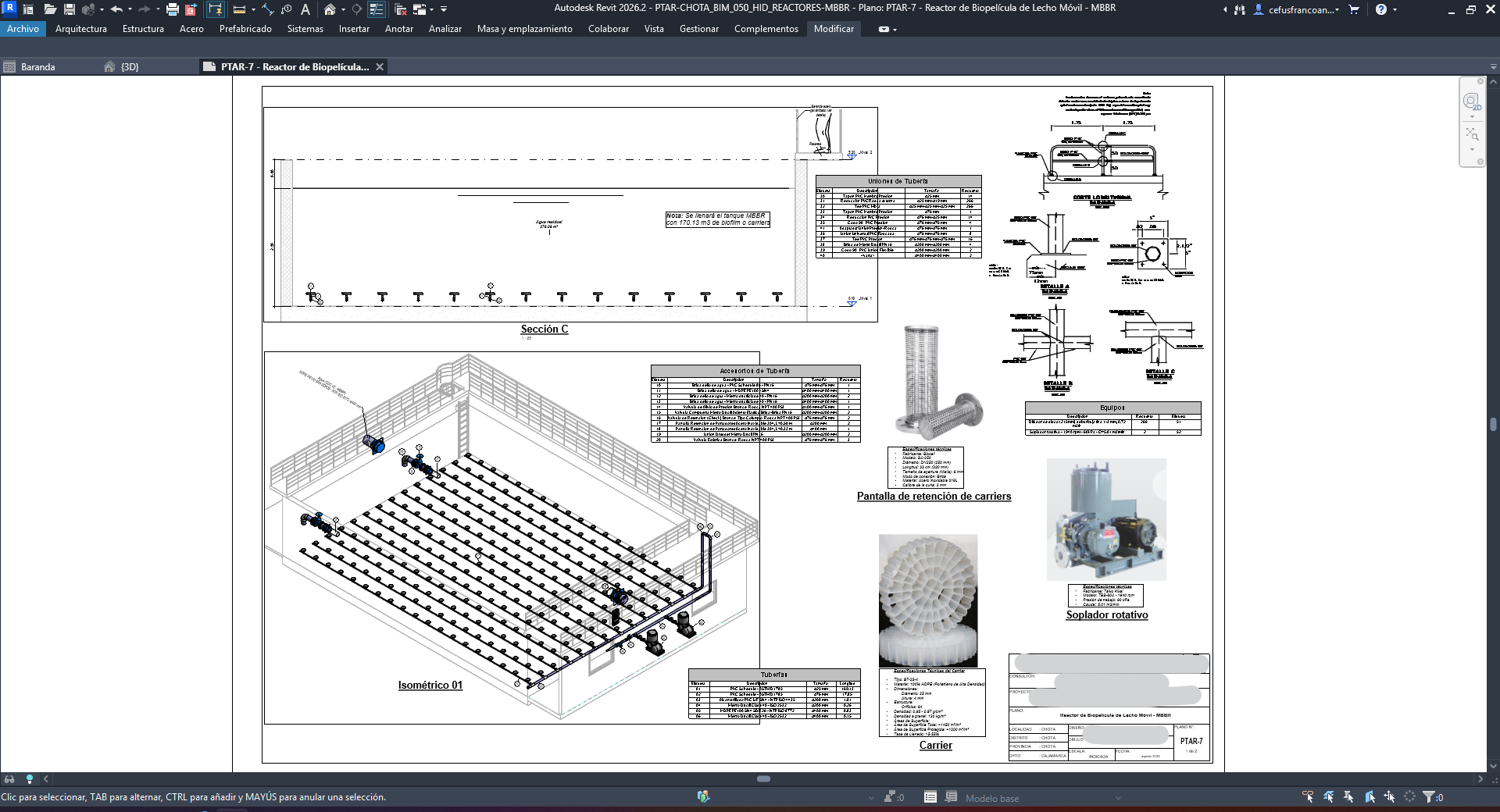

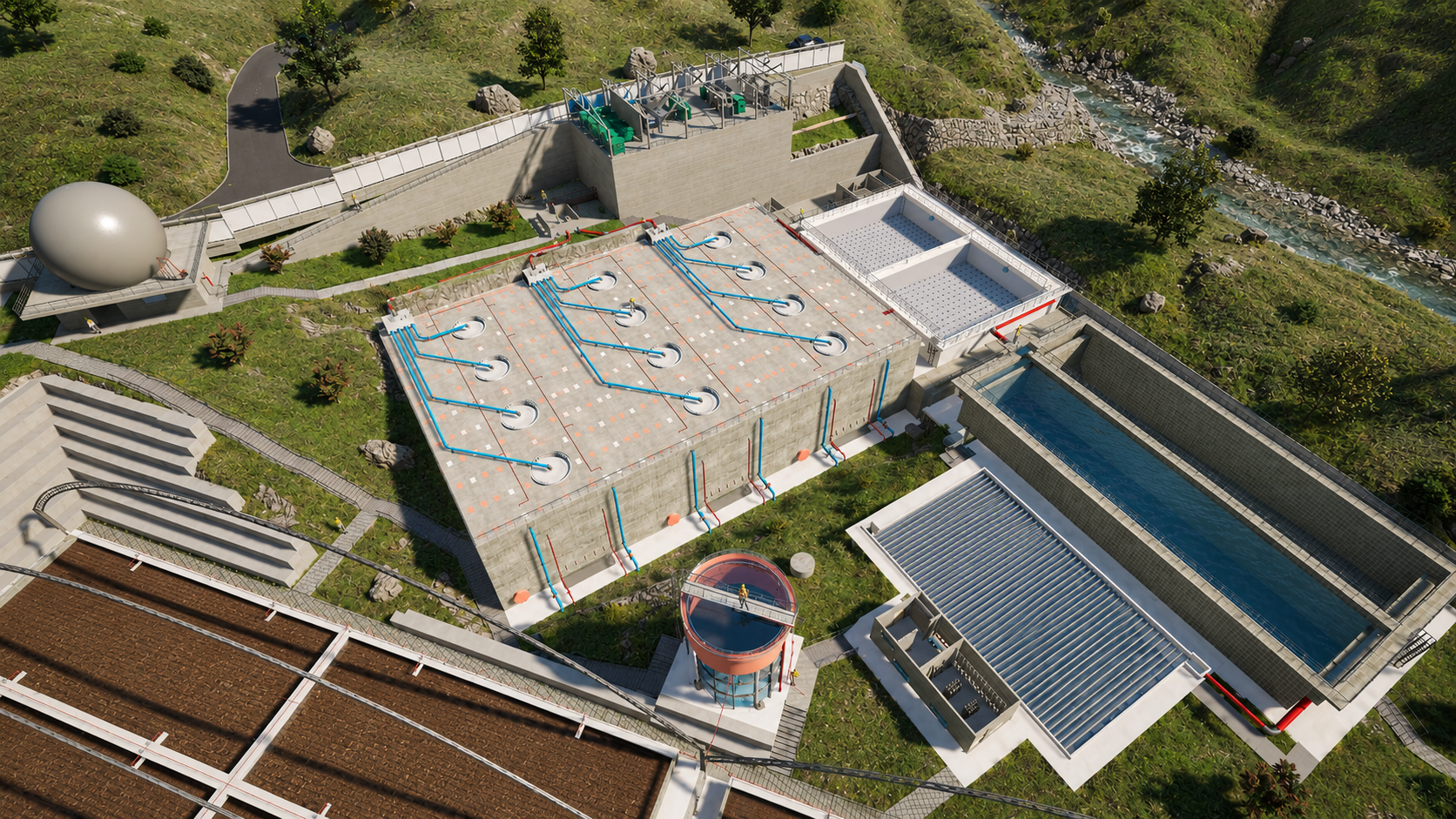

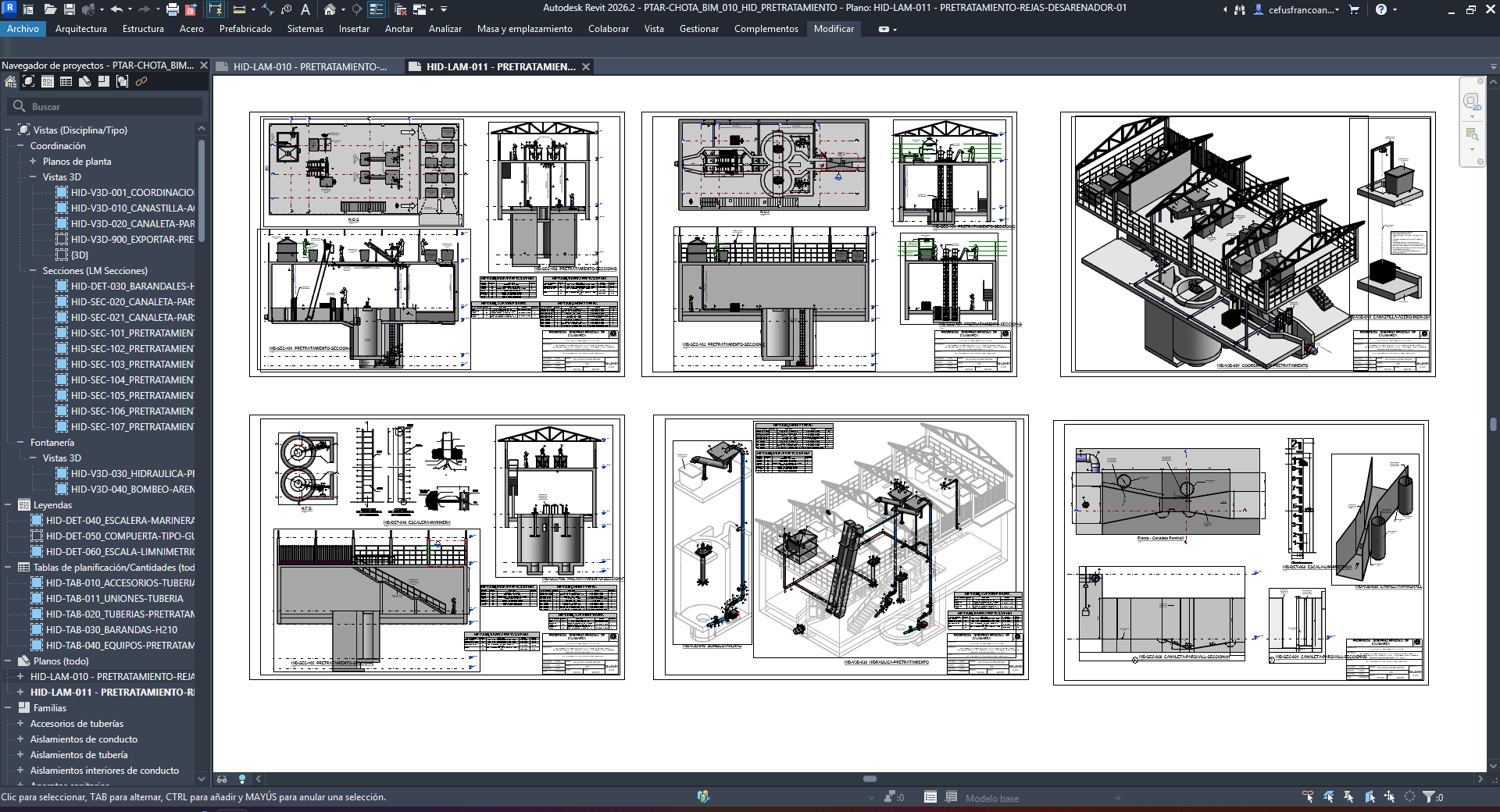

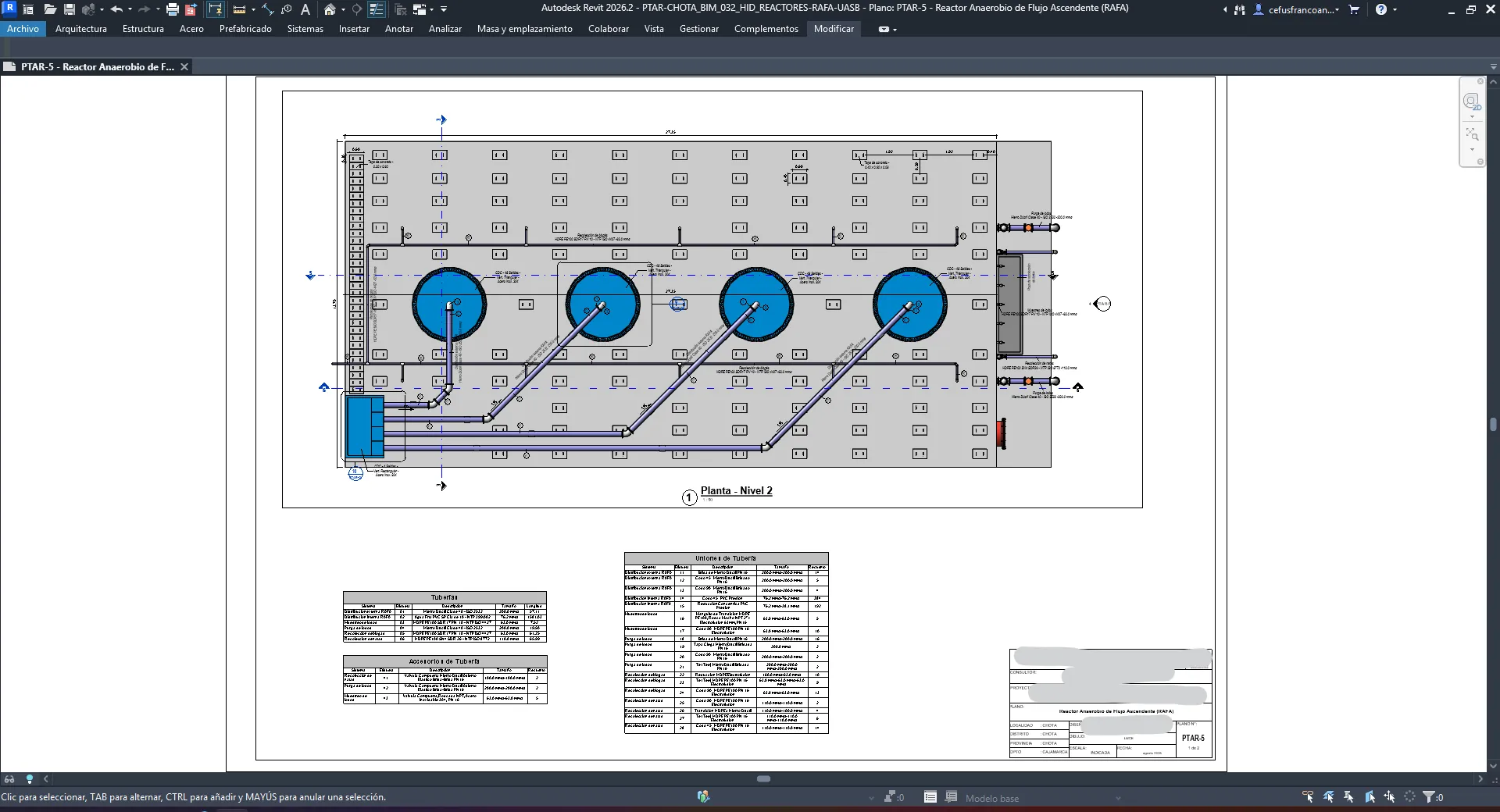

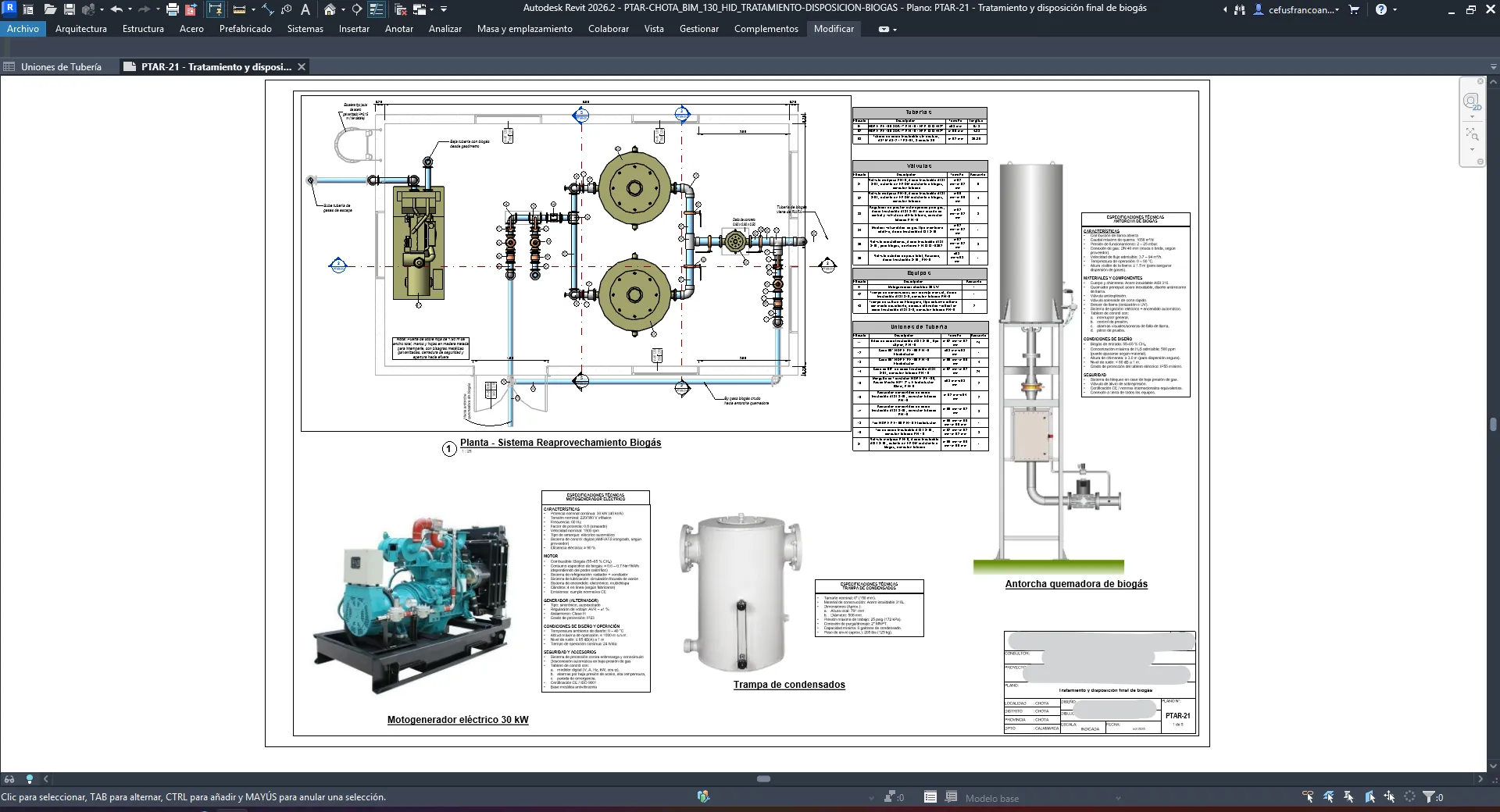

Modelo Revit de unidades y coordinación gráfica, con vistas 3D y planos de pretratamiento, reactores UASB, biogás y MBBR.
Documentación coordinada de una planta de gran caudal con tratamiento anaerobio + biopelícula, lista para la revisión del expediente.

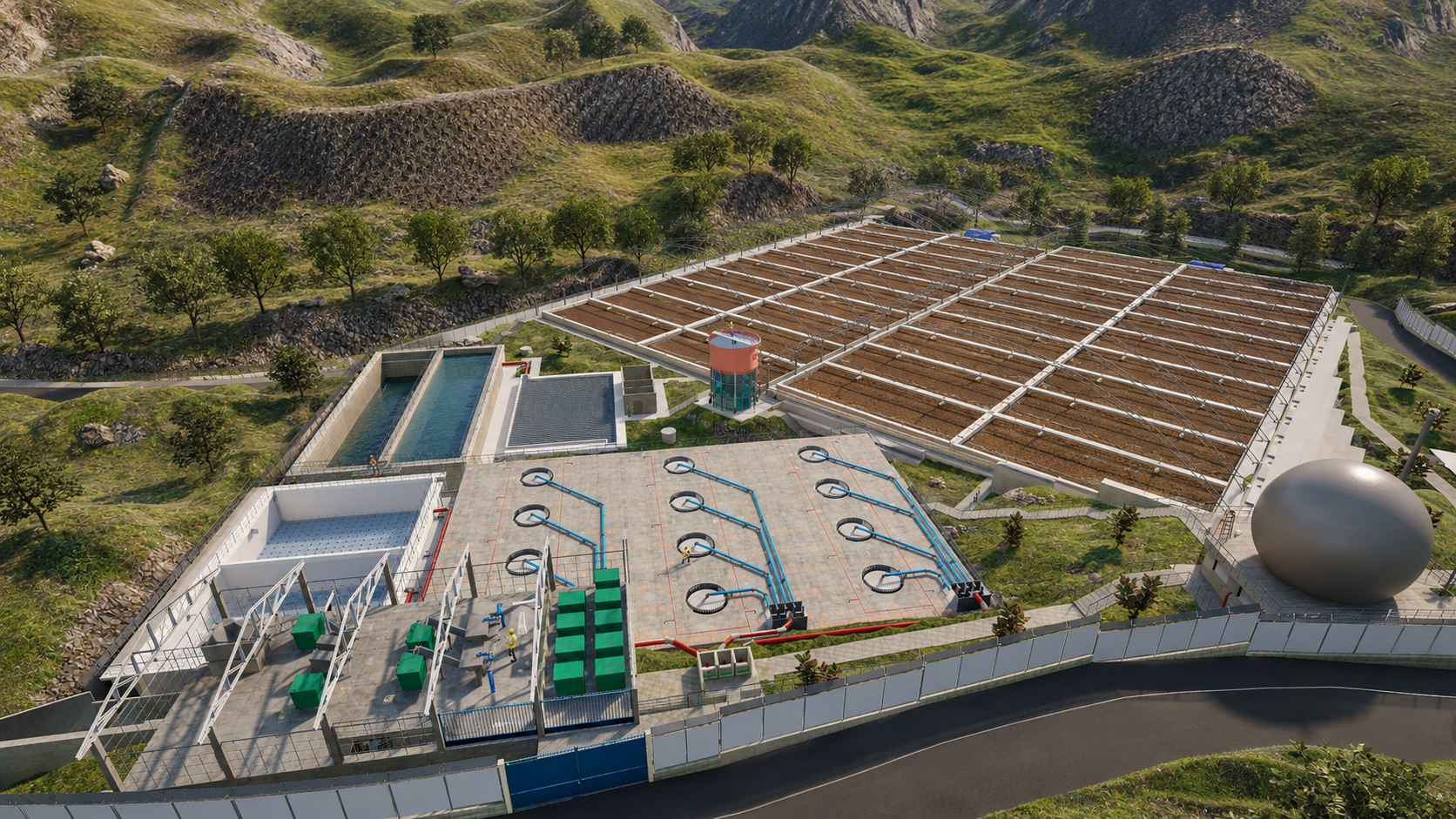

Planta para 57 837 habitantes y horizonte de 20 años: pretratamiento (rejas mecanizadas, desarenador tipo vórtice, canaleta Parshall), tres reactores UASB, dos MBBR con sedimentadores secundarios y cloración; con manejo de lodos, lixiviados y aprovechamiento del biogás. El efluente se proyecta apto para vertimiento al río Chotano y reúso en riego.
Las imágenes corresponden a entregables propios del rol BIM. Información comercial, datos del equipo y detalles contractuales del expediente se omiten por confidencialidad con la consultora y el cliente.
